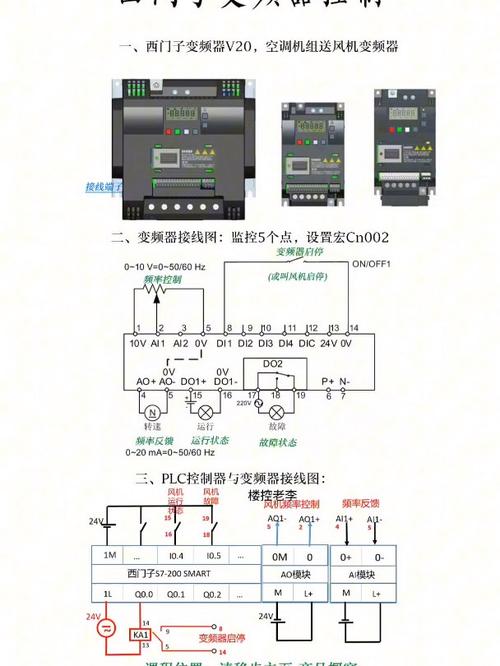

西門子變頻器接線圖大全，西門子變頻器g120參數設置

三菱FR500系列變頻器PU口外觀及各引腳功能說明如下圖所示。使用擴展內存的優點：成本低、易學易用、性能可靠缺點：只能用于逆變器不超過8臺的系統。變頻器是將工頻電源（50Hz或60Hz）變換為各種頻率的交流電源，以實現電機變速運行的裝置?？刂齐娐吠瓿芍麟娐返目刂?，整流電路將交流電變換為直流電。直流中間電路對整流電路的輸出進行平滑和濾波，逆變電路將直流電逆變成交流電。

PLC與變頻器之間的通信需要遵循通用串行接口協議（USS），并根據串行總線的主從通信原理確定訪問方式。例如，當輸入信號電路使用繼電器等感性負載時，繼電器斷開和閉合時產生的浪涌電流所產生的噪聲可能會導致變頻器誤動作，應盡量避免這種情況。 PLC采用RS-485通訊方式來控制變頻器。這是最常用的方法。 PLC采用RS串行通訊指令進行編程。

1、西門子變頻器接線圖教程

組件映像寄存器用于存儲定時器、計數器、輔助繼電器等內部器件的開關量、輸出狀態以及ON/OFF狀態。 PLC采用RS485通訊來控制變頻器的硬件。 PLC以開關方式控制變頻器時，需要占用較多的輸出端子連接到變頻器相應功能的輸入端子，才能實現變頻器的正轉、反轉和停止。及其他控制；當PLC以模擬方式控制變頻器時，需要使用DA模塊來控制變頻器的頻率速度。

2、西門子變頻器接線圖說明書大全

逆變器有兩種連接方式：PNP 或NPN。選擇其中之一主要取決于連接哪條公共線路？變頻器不能通過編程來改變電源的頻率、電壓和其他參數。其輸出頻率可以設置為固定值或由PLC動態控制。

3、西門子變頻器接線圖說明

逆變器RS485通訊口。三菱FR500系列變頻器有一個PU端口，用于連接操作面板。該接口可作為RS485通訊口使用。使用RS485與其他設備通訊時，需要連接操作面板插頭（RJ45插頭）。將其從PU 端口上拔下，然后將RS485 通訊電纜的一端插入PU 端口，并將通訊電纜的另一端連接到PLC 或其他設備。 PLC對變頻器的控制有三種基本方式：開關方式控制； 模擬方式控制； RS485通訊方式控制。

4、西門子變頻器接線圖視頻教程

PLC以模擬方式控制變頻器的硬件連接。變頻器有一些電壓和電流模擬輸入端子。改變這些端子的電壓或電流輸入值可以改變電機的轉速。如果將這些端子連接到PLC的模擬量輸出端子上，就可以用PLC控制變頻器來調節電機的轉速。

模擬量是連續變化的量。利用模擬量控制功能可以連續改變電機的轉速（無級變速）。 PLC以模擬量方式控制變頻器的硬件連接如下圖所示。由于三菱FX2N-32MR PLC沒有模擬量輸出功能。需要連接模擬量輸出模塊（如FX2N-4DA），然后將模擬量輸出模塊的輸出端子連接至變頻器的模擬量輸入端子。
