AC-DC-AC變頻器在低頻運行時過載能力會降低。一般5Hz以下運行時，變頻器的過載能力減半；因此，在實際的通用變頻器中，還設置有緩沖電路等各種相應的輔助電路，以保證電路的正常工作以及發生事故時對換相裝置的保護。當溫度過高且溫度變化較大時，變頻器內部容易出現凝露，其絕緣性能會大大降低，甚至可能引發短路事故。

其特點是：中間為電解電容儲能提供母線電壓，前級采用二極管不控整流，簡單可靠，逆變器采用三相PWM調制（電流調制算法為空間電壓矢量）。采用電壓型交直流變換器，即整流變頻器，具有結構簡單、諧波含量低、定轉子功率因數可調等優良特點?？梢燥@著改善雙饋發電機的運行狀態和輸出電能質量，并且該結構通過直流母線側電容器將電網側和轉子側完全隔離。

1、變頻器控制電機正反轉視頻教程

從式(1)可以看出，轉速n與頻率f成正比。只要改變頻率f，就可以改變電機的轉速。當頻率f在050Hz范圍內變化時，電機調速范圍很寬。變頻器可以調節電機的功率，實現電機的變速運行，達到省電的目的。各個品牌的逆變器都非常重視保護功能，并盡力增加保護功能，提高保護功能的有效性。接線后，必須除去松動的線頭。線頭斷裂可能會導致異常、故障和故障。逆變器必須始終保持清潔。

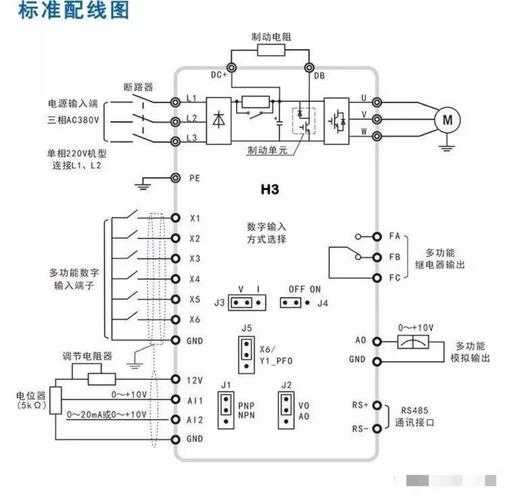

2、變頻器控制端子詳解

AC-DC-AC逆變器輸出的PWM調制電壓波形的電壓變化率du/dt很高，很容易對電機和電器造成絕緣疲勞損壞；當輸出線較長時，共模反射電壓會在電機側產生較高電壓。電壓，如果是雙電平變換器，這個電壓的峰值是直流電壓的兩倍。如果是三電平變換器，這個電壓的峰值是中間半電壓的三倍；有些變頻器驅動電路模塊、智能功率模塊、整流逆變組合模塊等都具有內部保護功能。

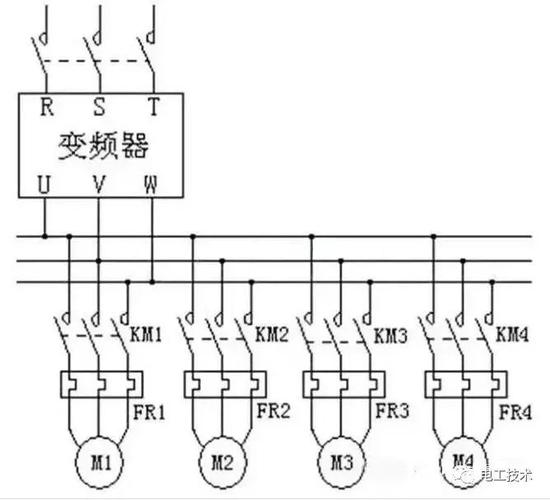

3、變頻器控制線接法

通常，聯動選擇開關置于自動檔。當控制電源開關接通時，變頻器進入運行狀態，壓力變送器和整定電位器根據設計要求的管網壓力進行現場調試。使用振蕩器（即目前市面上的逆變器）；這是一種比較先進的方法，成本較高，多用于小功率轉換；控制電路端子接線應采用屏蔽線或雙絞線，并必須與主電路連接。強電電路（包括200V繼電器程序電路）單獨接線。

電源應連接至逆變器輸入端子的R、S、T端子，切勿連接至逆變器的輸出端子（U、V、W），否則會損壞逆變器。無功功率不僅增加線損和設備發熱，更重要的是功率因數的降低導致電網有功功率的降低。線路中消耗了大量的無功功率。設備效率低下且浪費。采用變頻調速裝置。最后，由于變頻器內部濾波電容器的作用，減少了無功功率損耗，增加了電網的有功功率。
