單相電機接線圖解，c0b一61單相電機接線圖

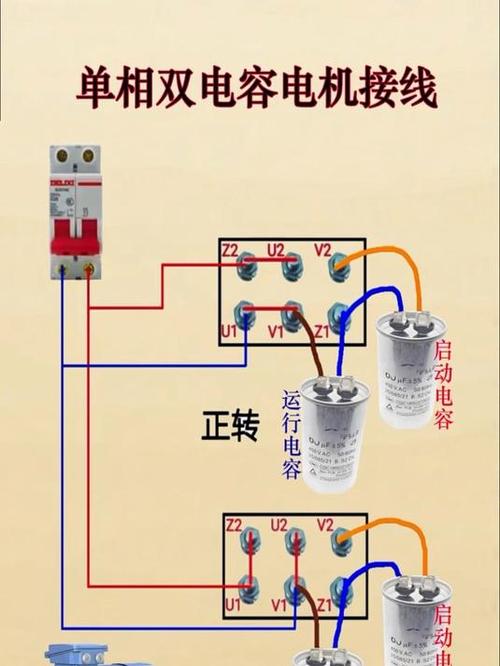

1、首先學會畫繞組端部接線圖（繞組包含1個主繞組和1個輔助繞組）。輔助繞組和主繞組的嵌線規則類似。輔助繞組線圈的跨度從小到大分別為Y l .如何控制雙電容單相電機的正反轉。經常使用兩種控制方法。一種是使用反向開關，另一種是使用兩個接觸器。如何使用接觸器來控制，首先看電機自帶的。接線圖，如下圖。電度表主要結構由電壓線圈、電流線圈、轉盤、轉軸、制動磁鐵、齒輪、計數器等組成。

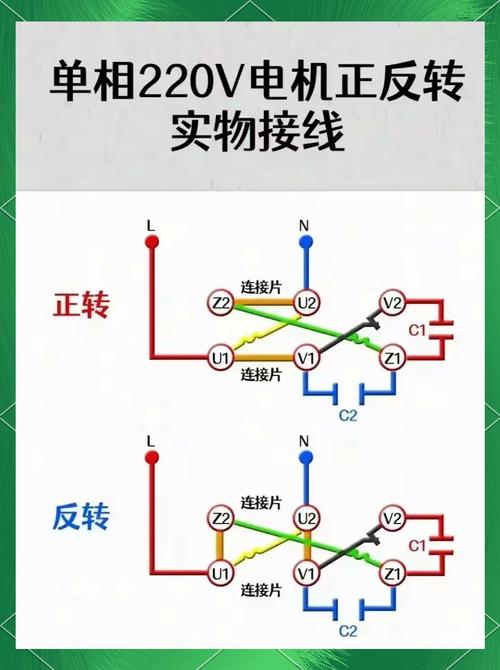

單相電機反轉開關的接法如下：U1U2為運行繞組首末，Z1Z2為啟動繞組首末，離心開關接在V1V2之間。電機正向啟動和反向啟動的概念，以及電機聯鎖環節的作用，具有禁止功能，在電路中起安全保護作用，包括接觸器聯鎖和按鈕聯鎖，并介紹了畫圖方法以及電機原理圖的要求。這樣，電機就可以轉動了。如果需要改變電機旋轉方向，可以如圖2所示連接，并將市電從電容器的一端切換到另一端。

1、單相電機接線圖正確接法

需要注意的是，不同型號的單相電機和電容器可能存在差異，應根據具體情況進行計算，并遵循電機和電容器的使用說明。單相電機最大功率可達3千瓦，電流約13安培。如果大于3千瓦，單相電流過大，會造成整個電力系統三相電流嚴重不平衡，導致線路和變壓器損壞。在單相電機中，電容器是常用的輔助啟動裝置。它可以提供附加電動勢并改變電路中的相位差，從而使電動機啟動。

2、單相電機接線圖解大全

由于220V供電非常方便、經濟，而且家庭用電也是220V，單相電機不僅在生產中大量使用，而且與人們的日常生活息息相關，特別是隨著人們生活水平的日益提高。單相電機在家用電器中的使用也越來越多。對于常見的單速三相電機，無論是星形接法還是三角形接法，都不需要拆卸電機繞組內部的連接器，只需在引出端并聯電容器即可。根據槽數（節距）、是單層還是雙層以及接線方法繪制繞組接線圖。

3、單相電機接線圖詳細圖

單相電表用于測量有功電量。它們精確、模塊化且尺寸小。它們可以方便地安裝在各種終端配電箱中。家庭一般使用單相電表。另一種單相電機在運行時需要正反轉，但上述方法比較麻煩。要實現自動控制，需要很多元件，因此出現了不區分主副線圈的單相電機，即主輔線圈。線圈參數相同。這種單相電機不區分主、輔線圈。除了上述方法外，

定子包括鐵芯和繞組。繞組具有主繞組和啟動繞組。主繞組連接到電源，啟動繞組連接到啟動電路。對于電容啟動電機，電機啟動后電容器斷電。斷電的原理是電機軸上有一個離心開關。當速度達到一定速度時，開關關閉。關于單相電機啟動裝置的分類，常用的單相電機啟動裝置分為離心開關和啟動繼電器兩種。離心開關安裝在電機內部轉子軸上，用于啟動電機。
