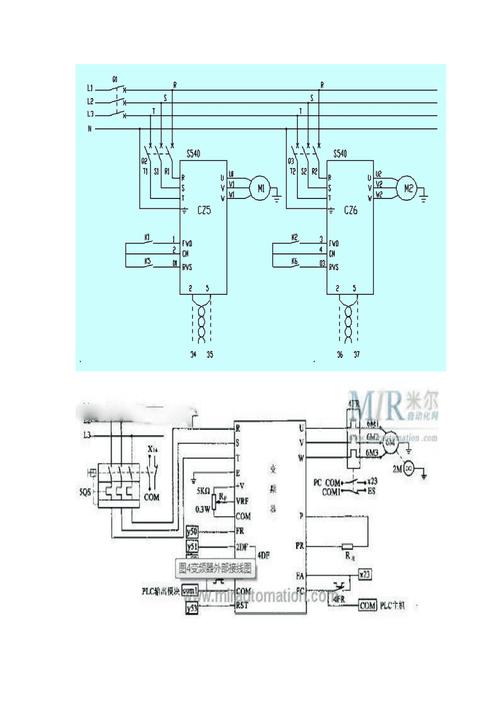

遠傳壓力表與變頻器接線圖，plc變頻器接線圖

PLC可通過程序控制變頻器的啟動、停止、復位；還可控制變頻器高速、中速、低速端子的不同組合，實現多段速運行。如果變頻器內部出現異常，內部A、C端子觸點閉合，相當于PLC的X001端子外部開關閉合，X001端子輸入ON。

變頻器正反轉接線圖變頻器的控制無非就是啟動、停止、正轉、反轉、調速等基本邏輯。這些邏輯基本上要求電平狀態有效，而不是上升沿。所以在使用按鈕開關控制逆變器時，一般需要采用自我保護形式。組件映像寄存器用于存儲定時器、計數器、輔助繼電器等內部器件的開關量、輸出狀態以及ON/OFF狀態。

1、plc控制變頻器高低速接線圖

變頻器有很多開關端子，如正轉、反轉、多段速控制端子。不使用PLC時，只需在這些端子上連接開關即可控制變頻器進行正轉、反轉、多段速控制。 PLC 以模擬方式控制變頻器的模擬量輸入端子時，也可以同時以開關量方式控制變頻器的開關量輸入端子。鏈路中需要有一個主控制器（主站），每個逆變器都是一個從控制對象（從站）。 PLC可通過編程控制電氣元件或完成功能、通訊等任務。

2、三菱plc與變頻器接線圖

電子愛好者網有完整的工控PLC/PAC PLC及變頻器接線圖。主電路是功率變換部分，為異步電機提供調壓、調頻電源。變頻器的主電路大致可分為兩類：電壓型是將直流電壓源變換為交流電的變頻器，直流電路的濾波器是電容器。

3、plc控制變頻器正反轉接線圖

三菱FR500系列變頻器有一個PU端口，用于連接操作面板。該接口可作為RS485通訊口使用。使用RS485與其他設備通訊時，需要將操作面板插頭（RJ45插頭）從PU口拔出。然后將RS485通訊線的一端插入PU端口，并將通訊線的另一端連接到PLC或其他設備。電流型是將電流源的直流電變換為交流電的逆變器，其直流環路濾波器是電感。

4、plc變頻器觸摸屏接線圖

想要學好電工技能，首先要學會接線。如果電線連接不好，當設備出現問題時，你仍然不知道如何啟動。如何學習PLC接線？我為大家整理了PLC相關接線圖： 另一種是通過工業通訊總線方式，特別是EtherCAT總線通訊方式，可以向伺服驅動器發送和接收指令，從而控制伺服的運動。

總線上最多可連接1個主站和31個從站。主站根據通信報文中的地址字符選擇傳輸數據的從站。當主站不需要它通信時，從站本身不能先發送數據。從站之間不能直接傳輸信息。優點：成本低、易學易用、性能可靠。缺點：只能用于逆變器不超過8臺的系統。那么今天俊杰主要給大家分享一個涉及PLC、變頻器、觸摸屏的水位控制項目的實際案例。我們來看看整個過程是怎樣的。您可以保存以供以后使用！
