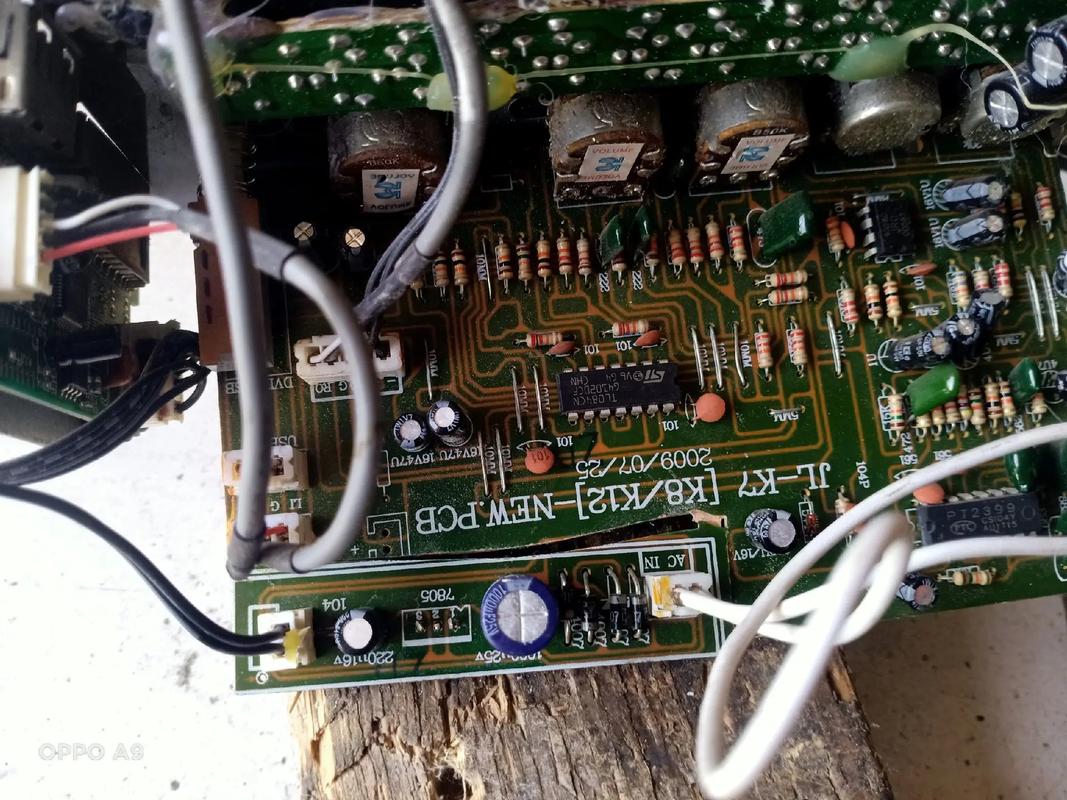

音響電路板識別圖解，音響電路板維修測量視頻

聽的首先步就是檢查電流聲的大小，即只接音箱電源，然后把音量調至最大，由于此時沒有音頻輸入，因此聽到的聲音越小越好；在具體測試音質的時候，建議把音量調到2/3左右比較適宜。而測試音源如果質量高的，一般都選擇CD，其中測試低音的可以選擇大提琴曲，測試中音可以使用人聲，測試高音可以使用小提琴曲，動態測試可以選擇一些節奏感比較強的舞曲。

好的音箱穿透力極高，在測試穿透力時可以人為的設置一些噪聲，然后再看能否清楚聽到測試音源。以上討論了找到短路點的方法，實際上對于短路的處理也有很多竅門，比如筆者曾經遇到過一個線路板層間短路，交給學生處理，學生用刮刀刮開短路的焦炭，然后重新接線上機測試，機器正常運行2小時以后該線路板因所刮部位沒有采用密封措施著火。

1、音響電路板維修

首先如果音箱放在手里感覺比較沉，如果是雙聲道音箱那么有一只會較重，因為里面內置了功放電路和電源變壓器，如果比較輕那么則有偷工減料之疑；其次音箱材料來說，一般使用木質箱體音質要高于塑料箱體，并且箱體的厚度越厚越好。我們測試短路電路板時，當測到某個元件（包括焊錫或銅箔有）得到的阻值最小時，則該元件便是重點懷疑對象了。

2、音響電路板維修方法

我們假設某一個元件短路，用普通萬用表測得都是0Ω，用毫歐表測得則大概是幾十毫歐到幾百毫歐。這已經可以判斷很多信息了，例如，高音如果是用44MM直徑的高音，安全的工作頻率不能低于2K, 如果中音是用4個6寸半的話，你就可以判斷這個設計不合理。五、熱成像：其原理是電路板短路時，短路元件同正常元件有不同溫升，其紅外熱像圖也有明顯差異。

3、音響電路板維修熱線電話

尤其是低音，如果設計不合理的音箱，阻抗曲線很快就看出來，根據單元T/S參數設計合理的音箱，低頻待性不會差。三、電抗法：我們知道，線路板上的銅箔也是有電阻的，倘若線路板上銅箔厚度是35um，印制線寬1mm，則每10mm長，其電阻值為5mΩ左右，這么小的阻值，用普通萬用表是測不出來的，用毫歐表則可以測量。利用該方法，建立一個正常的器件庫，非正常的電路板只要掃描熱像圖，軟件會自動定位到被測短路點。

4、音響電路板維修電話

就是說斷開器件的某只引腳，比如電容用吸錫泵空開一只腳，IC用斜口鉗剪斷一只腳（注意從中央剪斷，不要齊根剪斷或齊電路板剪斷），當剪斷某一個腳時短路消失，則某個芯片或這個電容短路。

5、音響電路板維修技術視頻

總體來講，比較高檔的短路追蹤儀用到兩種方法：一種是電位法，機器內置電流源加到被測電路板，測量電路板不同地方的電位，找到短路點；第二種是電流感應法，通過內置激勵源產生一激勵電流，探頭追蹤該電流在電路板上所產生的磁場變化，來發現短路點。
