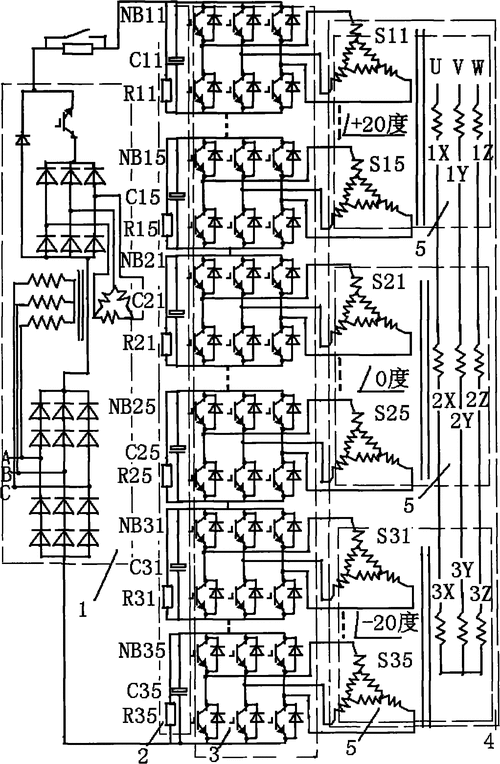

高壓變頻器工作原理圖詳解，變頻變壓器

指示燈下方區域?yàn)橄嚯妷汉途€電壓有效值、各相電壓總諧波畸變率和三相線電壓相位的歸一化輸出。為了在機組故障后充分利用所有非故障機組，進一步提高多電平逆變器的輸出性能，可以采用中性點移位技術。 LabVIEW采用圖形化系統設計理念和獨特的并行數據流特性，在主控界面的構建、故障處理方法的設計、信號采集與處理、電壓信號性能分析等方面具有明顯的優勢。

因此，此類變頻器用于調速電源時，對電機沒有特殊要求?？捎糜谄胀ǜ邏弘姍C(jī)，無需降額使用，輸出電纜長度無特殊限制。 YBP逆變器的功率單元采用模塊化設計，可以從機架上拉出、移動和更換。所有動力裝置完全相同。如果某臺機組因故障不能正常工作，在設備允許退出期間可以作為備用。單位來更換它。

1、高壓變頻器工作原理及作用

單元串聯高壓逆變器采用多個低壓功率單元串聯實現高壓輸出。這種結構使其具有良好的容錯性能；在屏蔽故障單元后，系統可以通過一定的故障處理方法以降低的容量繼續運行。確保生產穩定運行。水泥：窯爐引風機、高壓鼓風機、冷卻機吸塵器、生料磨、送風風機、冷卻機排風機、分離器風機、主吸塵風機。

2、高壓變頻器工作原理視頻講解

當主控柜內包含的控制單元通過光纖時，對功率柜內的功率單元進行整流、逆變控制、檢測等處理，從而可以根據需要通過操作界面給定頻率；在多機組級聯逆變器仿真模型的計算機上進行測試。三相電壓信號由凌華科技PCI-9846數字化儀采集并進行分析處理。獲取三相線電壓的幅值、頻率、總諧波含量、三相電壓相位等主要性能指標來校核控制。系統正常運行和故障運行時算法的輸出。

3、高壓變頻器工作原理及故障處理ppt

變頻器常見故障及其解決方法有： 電源故障：檢查電源線是否接觸良好；控制器故障：檢查控制器是否工作正常；傳感器故障：檢查傳感器是否工作正常；輸出模塊故障：檢查輸出模塊是否工作正常；軟件故障：檢查軟件是否正常工作等。 變頻器可以根據輸入電壓等級、變頻方式、直流電源的特性等進行分類。

4、高壓變頻器工作原理培訓資料

該系列逆變器同相功率單元輸出相同的基波電壓，串聯單元之間的載波錯開一定相位。如果每個功率單元的IGBT開關頻率為1KHz，則當每相有6個功率單元串聯時，等效輸出相電壓開關頻率為12KHz。變頻器的變頻過程可分為AC-AC形式和AC-DC-AC形式兩大類。隨著現代電力電子技術和微電子技術的快速發展，高壓大功率變頻調速裝置不斷成熟。

在上面的演示程序中，可以選擇三種不同的故障排除方法，并在相應的選項卡標簽中簡要介紹其原理。其中，在PC機中編寫LabVIEW虛擬儀器軟件，根據上述三種故障處理方法的工作原理，實現相應的控制方案并產生相應的控制信號。
