220轉380變頻器原理，變頻器原理圖

逆變器內部有大功率電子元件，容易受到工作溫度的影響。產品一般要求溫度范圍為0至55C。但為了保證工作安全可靠，使用時應留有余量。最好控制在40以下。因此，高速電機使用的變頻器容量比普通電機稍大。因此，柜內的儀表和電子系統應采用金屬外殼，以屏蔽變頻器對儀表的干擾?？刂齐娐?，向整流器、中間電路和逆變器發送信號，同時也接收這些部件的信號。

一、主電路：電抗器的作用是防止變頻器產生的高次諧波通過電源的輸入電路返回電網，從而影響其他用電設備。需要根據變頻器的容量決定是否加電抗器；濾波器安裝在變頻器的輸出端，用于降低變頻器輸出的高次諧波。當變頻器與電機距離較長時，應加裝濾波器。

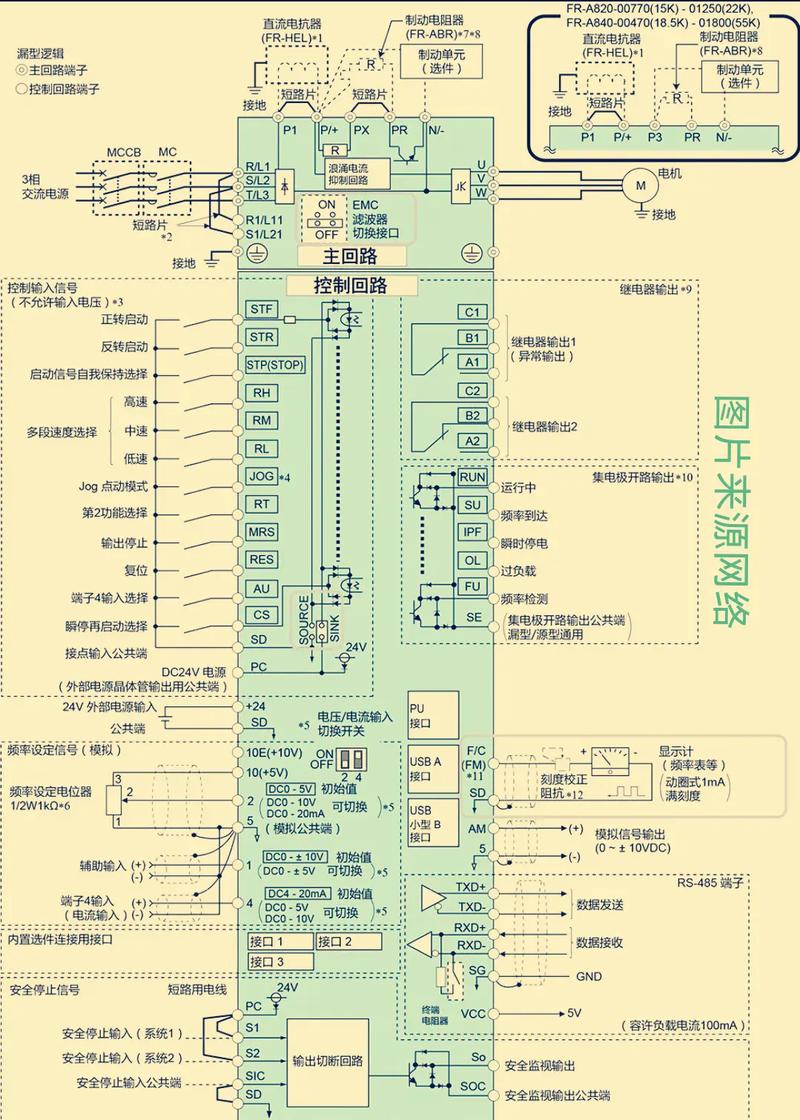

1、變頻器原理電路圖

AC ——交流變頻器可直接將交流電轉換為可變頻率、可變電壓的交流電； AC ——直流變頻器首先通過整流器將交流電整流為直流電，然后通過逆變器將這種直流電轉換為直流電?？勺冾l率和電壓的交流電。變頻器接地端子的接地電阻應盡可能小。接地線截面不應小于4mm，長度不應超過5m。一般而言，逆變器將直流電轉變?yōu)榫哂幸欢ü潭l率和電壓的逆變電源。逆變器將固定的直流電壓轉換為可變電壓和頻率的交流電壓。

2、變頻器原理與接線

四與變頻器相關的模擬信號線最好使用屏蔽雙絞線，電源線最好使用屏蔽三芯電纜（其規格比普通電機電纜大）或遵循變頻器的用戶手冊。華秋（原華強巨峰）：電子愛好者華秋開發了華秋電路（原“華強PCB”）華秋商城（原“華強芯城”）華秋智能制造My ElecFans APP網站地圖。

3、變頻器原理與維修

在控制箱內，變頻器一般應安裝在箱體上部，必須嚴格遵守產品說明書中的安裝要求。發熱元件或易發熱的部件絕對不允許安裝在靠近變頻器底部的位置。直流母線利用電容和電感濾除轉換后的直流電中的交流紋波電壓，然后進入逆變部分。在變速運行方面，三相電機比單相計數器組件更常用的主要原因有兩個。變頻器輸出的波形為模擬正弦波，主要用于三相異步電動機的調速，也稱為變頻調速器。

變頻器類型有哪些：分為兩類：電壓型是將電壓源的直流電變換為交流電的變頻器，直流電路的濾波器是電容器；電流型是一種將電流源的直流電轉換為交流電的變頻器，其直流環路濾波石電感器。由于變頻器在運行過程中進行整流、變頻，周?chē)鷷?huì)產生大量的干擾電磁波。這些高頻電磁波對附近的儀器儀表有一定的干擾。我們?cè)谌粘Ｉ钪薪?jīng)常聽到，一般是利用半導體器件的開關功能，將工頻電能轉換成另一種頻率的電能的裝置。
