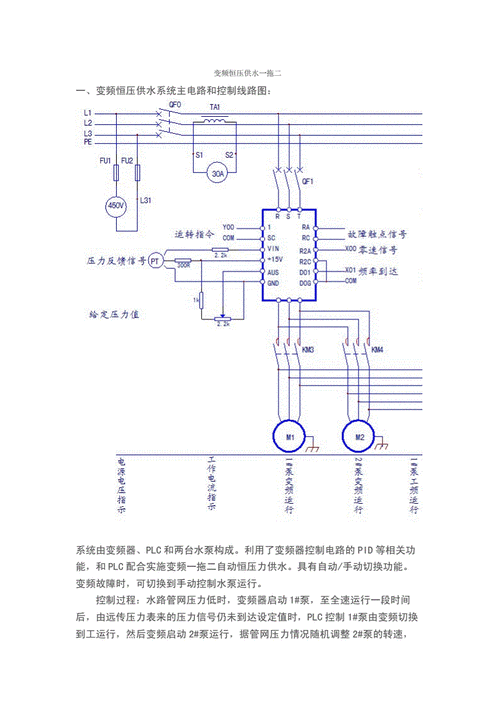

變頻器恒壓供水電路圖，變頻器恒壓供水接線圖

PLC設定的內部程序驅動I/O口開關的輸出來切換交流接觸器組，從而協調工作水泵電機的臺數，完成電機的啟停、變頻與工控的切換。頻率。通過安裝在出水管網上的壓力變送器，將出水壓力信號轉換成4~20mA或0~10V標準信號，送至PLC內置的PID調節器。 PID運算與給定壓力參數進行比較，輸出運行頻率。至變頻器。

自動運行時，1#水泵首先變頻運行，變頻器輸出頻率從0HZ上升。同時PID調節器將接收到的信號與給定壓力進行比較，送至變頻器進行控制。通過調節工作電機數量，控制電機組中一臺電機的變頻轉速，使系統管網的工作壓力始終穩定，從而達到恒壓供水的目的。現代變頻器完善的網絡通訊工程，為威電機的同步運行、遠程集中控制和在線監測提供了必要的支持。
