變頻器制動電阻多大合適，變頻器制動電阻壞掉會有什么后果

為了充分利用所選變頻器專用制動單元的容量，制動電阻的阻值通常選擇接近上式計算的最小值，這樣最經濟，也能得到最大制動力矩。有些機械需要反復制動，如起重機械、龍門刨床等。當重復制動且制動時間較短時，制動電阻的選定功率P由制動占空比（每次制動時間）決定。制動時間tb與每兩個制動時間之間的時間間隔tc之間存在近似線性關系(tb/tc)。

共享直流母線的多逆變器驅動可分為共享直流平衡母線和共享直流返回母線兩種模式?？梢?，當制動時間小于10S時，可選擇制動電阻功率降額至20%以內。所謂不重復制動是指拖動系統在很長一段時間內只有一次減速制動過程，因此制動電阻在這段時間內只消耗一次能量，因此制動電阻的功率可以進一步增大。改善了。減小，其程度取決于制動電阻的耐沖擊能力和單次減速制動的動作時間。

1、變頻器制動電阻器的作用是什么

長時間制動（每次4分鐘以上）W（Kw）=電機功率*20。電機快速停止過程中，由于慣性的作用，會產生大量的再生電能。這部分再生電能如果不及時消耗掉，將直接作用于逆變器的直流電路部分。最壞的情況下，逆變器會報告故障。嚴重時逆變器會報故障。否則會損壞逆變器；制動電阻的出現很好的解決了這個問題，保護變頻器免受電機再生電能的危害；

2、變頻器制動電阻多大合適

制動電阻將電機快速制動過程中的再生電能直接轉化為熱能，使再生電能不會反饋到供電網絡，不會引起電網電壓波動，從而保證供電網絡平穩運行。按上述方法計算出的制動電阻功率就足夠了。根據負載的性質，可以選擇進一步降額。當直流母線電壓大于或等于制動電壓水平（判別閾值）時，制動單元運行消耗能量。

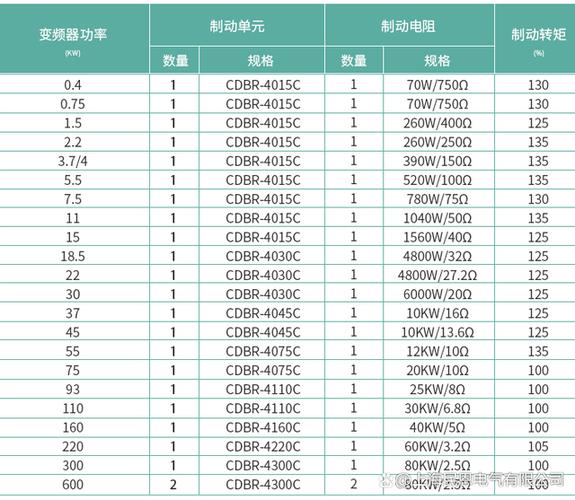

3、變頻器制動電阻對照表

制動電阻是用來將電機的再生能量以熱能的形式消耗掉的載體。它包括兩個重要參數：電阻值和功率容量。由于直流電路的功率無法通過整流橋反饋到電網，只能由逆變器本身的電容吸收。盡管其他部分會消耗功率，但電容器仍然有短期的電荷積累，形成泵電壓，從而提高直流電壓。電機轉動慣量+電機負載測量值換算為電機慣量測量值)*(制動前速度-制動后速度))/375*減速時間-負載扭矩。

4、變頻器制動電阻接線

一般情況下，對電機進行制動時，電機內部存在一定的損耗，約為額定轉矩的18%-22%。因此，如果計算結果小于該范圍，則無需連接制動裝置；由此產生的三相交流電動勢經逆變部分中的六個續流二極管組成的三相全控橋進行整流，使變頻器中的直流母線電壓不斷升高。選擇電阻值時，建議選擇市場上有售的型號和功率范圍。選擇75 歐姆的電阻值。

A、當電機在外力作用下（包括被拖動）減速反轉時，電機運行在發電狀態，能量反饋到直流電路，引起母線電壓升高；
