運行速度可根據需要隨時調節，并可根據工藝快速改變。也可以通過遠程控制PLC或其他控制器來實現變速。濾波：對整流后的直流電源進行濾波，去除直流電源中的脈動成分，保證逆變器穩定運行。主要由整流器、濾波器、逆變器、制動單元、驅動單元、檢測單元和微處理單元組成。

主電路是功率變換部分，為異步電機提供調壓、調頻電源。變頻器的主電路大致可分為兩類：電壓型是將直流電壓源變換為交流電的變頻器，直流電路的濾波器是電容器。變頻器（Variable-Frequency Drive，VFD）是利用變頻技術和微電子技術，通過改變電機工作電源的頻率來控制交流電機的電力控制裝置。它通過改變電源的頻率和電壓來實現電機的調速和控制，以滿足不同負載和工況下的運行要求。

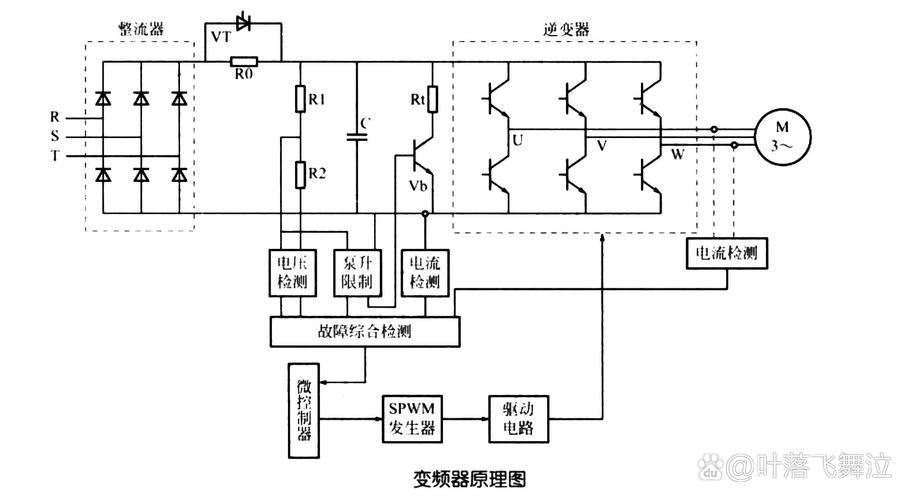

1、變頻器工作原理電路圖

逆變器依靠內部IGBT的開關來調節輸出電源的電壓和頻率，根據電機的實際需要提供所需的電源電壓，從而達到節能和調速的目的。此外，逆變器還具有多種保護功能。如過流、過壓、過載保護等。變頻電源整個電路由交流、直流、交流、濾波部分組成。因此，它輸出的電壓和電流波形都是純正弦波，非常接近理想的交流電源。

2、變頻器工作原理3d動畫

控制器：按設定程序工作，控制輸出方波的幅度和脈沖寬度，使其疊加成近似正弦波的交流電流，驅動交流電機?？刂疲和ㄟ^控制電路調節變頻器的輸出電壓和頻率，實現對電機的調速和控制。同時，變頻器還可以通過減小啟動電流、降低電機的運行溫度來延長電機的使用壽命。

3、變頻器工作原理及接線圖

逆變器是利用功率半導體器件的通斷功能將工頻電能變換為另一頻率的電能控制裝置?？蓪崿F(xiàn)交流異步電機的軟啟動、變頻調速、提高運行精度、改變功率因數以及過流/過壓/過載保護等功能。從式(1)可以看出，轉速n與頻率f成正比。只要改變頻率f，就可以改變電機的轉速。當頻率f在050Hz范圍內變化時，電機調速范圍很寬。

4、變頻器工作原理及故障維修

在工頻狀態下，只能通過檢測電流值或熱保護來控制電機，而不能像變頻控制那樣按照設定的扭矩值運行。變頻器廣泛應用于工業生產、機械制造、建筑、交通、環保等領域，是現代工業自動化控制的重要組成部分?？偟膩碚f，變頻器作為重要的電力電子設備，具有變頻、節能、簡化控制系統、降低噪音、提高生產效率、可調轉矩限制等多種功能，廣泛應用于工業領域。生產、機械制造、建筑、交通、環保等領域。
