AC-AC變頻是直接變頻，少了一個環節，但使用了很多器件。三相需要36個晶閘管，控制復雜。如圖所示，IGBT三相電源主電路中有兩個電流傳感器CT1/CT2。它們的主要功能是檢測輸出電流，保護IGBT，保護電機，并通過顯示面板顯示逆變器的實際輸出電流。如果電機采用大電壓、大頻率啟動，如采用工頻電網直接供電，會出現較大的啟動沖擊（啟動電流較大）。

中性點鉗位三電平PWM逆變器的逆變部分采用傳統的三電平方式，因此輸出波形中不可避免地會產生較大的諧波分量，這是三電平逆變方式所固有的。矩陣轉換器的最大輸出電壓能力低和器件耐壓高也是此類轉換器的主要缺點。由于電容器兩端的電壓不能突變，流過電感的電流也不能突變，因此采用電容濾波形成電壓源型逆變器，采用電感濾波形成電流源型逆變器。

1、變頻器的工作原理圖詳細講解

基恩士視覺系統，國產變頻器哪個牌子好，高速大容量智能、精準的文字識別可以快速啟動長期使用，解決機器視覺的各種問題。 I/0輸入輸出電路，為了變頻器更好的人機交互，變頻器有多種輸入信號（如運行、多段速運行等），以及內部各種輸出信號參數（如電流、頻率、保護動作驅動器等）信號。

2、變頻器的工作原理及內部結構

但如果電路中始終接入限流電阻R，其壓降會影響逆變器的輸出電壓，同時也會降低逆變器的功率轉換效率。因此，濾波電容充電后，接觸器KM將短路R停止運行。經整流器整流后的直流電壓中含有電源頻率六倍的脈動電壓。另外，逆變器產生的脈動電流也會引起直流電壓的波動。是指電能從電機側流向逆變器側（或電源側）。此時，電機轉速高于同步轉速。

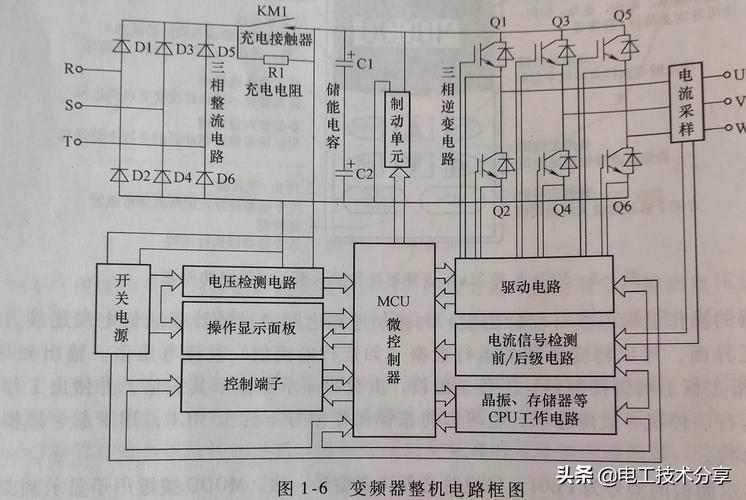

3、變頻器的工作原理及電路圖

又如：為了使電機轉速減半，必須將變頻器的輸出頻率從60Hz改為30Hz。這時，變頻器的輸出電壓必須從200V變?yōu)?00V左右。所謂多路復用，是指每相由若干個低壓功率單元串聯組成。每個功率單元均由多繞組移相隔離變壓器供電，由高速微處理器控制，光纖隔離驅動。逆變器供電過程中，電解電容就像短路一樣，充電電流很大。如果沒有充電電阻，會損壞整流模塊。

運算電路將外部的速度、扭矩等指令與檢測電路的電流、電壓信號進行比較，確定變頻器的輸出電壓和頻率。 FU是半導體快速熔斷器，其額定電壓可選擇700V。額定電流必須考慮驅動電機在驅動或制動時的最大電流。一般情況下可選擇額定負載電流的125%。同時，還建議在控制柜出風口安裝冷卻風扇，并在進風口加過濾器，防止灰塵進入控制柜（注：控制柜和變頻器上的風扇兩者都是必要的）。
