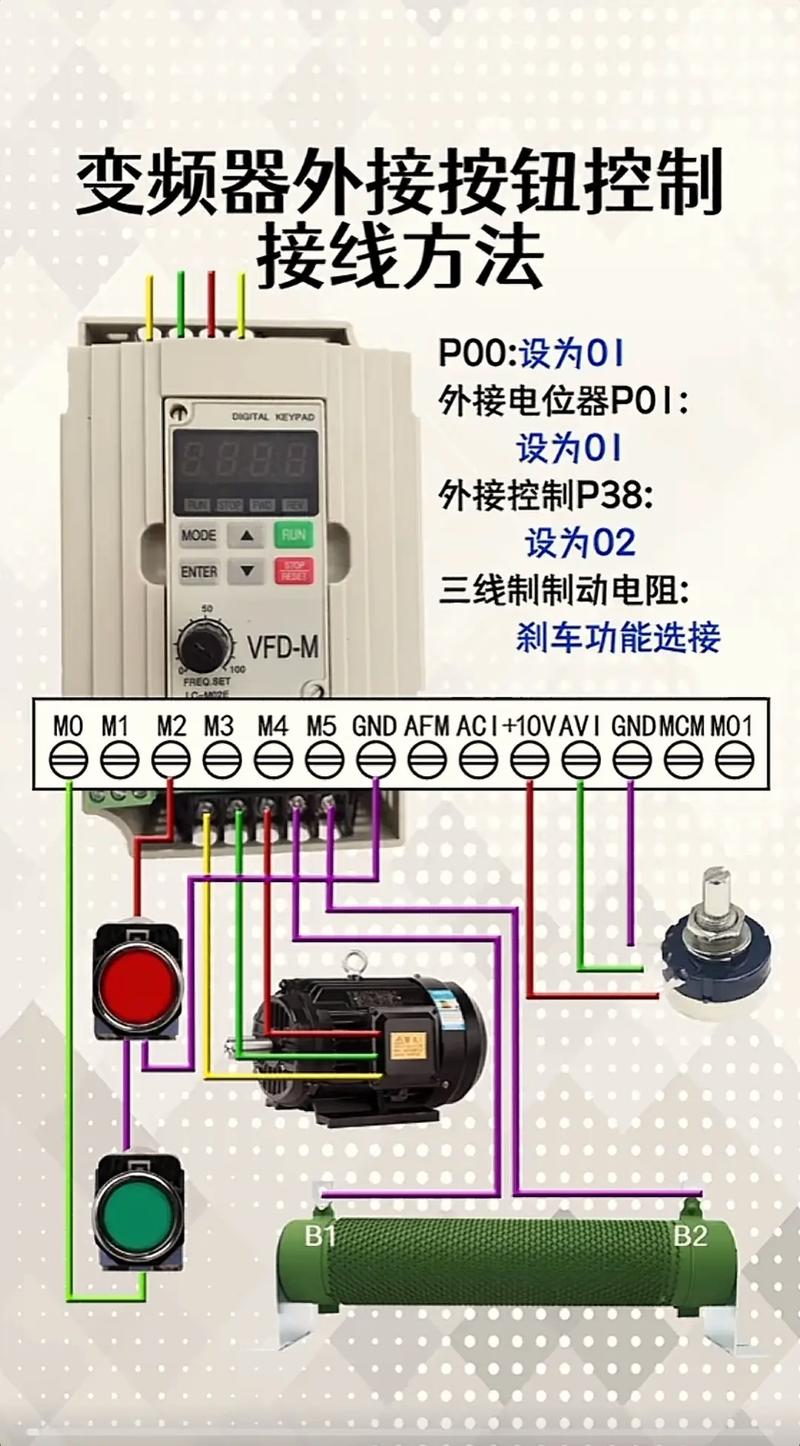

臺達變頻器接線圖ms300，臺達變頻器接線圖解手動調節頻率

控制命令，2個字節，如2000H表示控制變頻器運行，2001H表示控制變頻器頻率。變頻器不能通過編程來改變電源的頻率、電壓和其他參數。其輸出頻率可以設置為固定值或由PLC動態控制。例如，當輸入信號電路使用繼電器等感性負載時，繼電器斷開和閉合時產生的浪涌電流所產生的噪聲可能會導致變頻器誤動作，應盡量避免這種情況。

接線注意事項：連接220V時，必須先關閉逆變器電源。內部電路直流部分的濾波電容需要一定的時間才能完全放電。開始接線前，用電壓表確認電壓值小于25VDC安全電壓值。如果將PLC的輸出端子與變頻器的這些端子連接，則可以用PLC控制變頻器驅動電機以多種速度運行。

1、臺達變頻器自動正轉接線圖

這種控制方式接線簡單，但需要選擇與變頻器輸入阻抗相匹配的PLC輸出模塊，且PLC的模擬量輸出模塊價格相對較高。另外，需要采取分壓措施，使變頻器適應PLC的電壓信號范圍。連接時一定要分開接線，以保證主電路側的噪聲不會傳輸?shù)娇刂齐娐?。然后點擊離開，斷開與逆變器的連接，然后重新給逆變器上電?？梢钥吹?0-17改成了4KHz，然后又改成了8KHz：

2、臺達2000變頻器接線圖

PLC與變頻器之間的通信需要遵循通用串行接口協議（USS），并根據串行總線的主從通信原理確定訪問方式。如果變頻器內部出現異常，內部A、C端子觸點閉合，相當于PLC的X001端子外部開關閉合，X001端子輸入ON。

3、臺達變頻器接電機

eg3：數據內容1由4個ASCII碼組合而成，表示變頻器通訊協議參數地址；例如，地址2000H代表對變頻器的寫控制操作命令，對應的ASCII表達式為32 30 30 30；地址2001H 代表頻率指令（格式：），對應的ASCII 表示為32 30 30 31。 所有標準西門子變頻器均具有RS-485 串行接口（有的還提供RS-232 接口），采用兩線制連接，其設計標準適合工業環境中的應用。

4、臺達變頻器td500參數設定

如果PLC通過RS485通訊控制變頻器，只需一根RS485通訊電纜（含5芯線）即可直接向變頻器發送各種控制、調頻指令。變頻器通過RS485通訊線響應PLC發送的命令。該指令可以執行相應的功能控制。優點：速度快、距離遠、效率高、運行穩定、編程簡單、可大量連接逆變器。

數據內容，2字節。例如：0012H 表示啟動變頻器正轉，0022H 表示啟動變頻器反轉，0001H 表示停止變頻器，2710H 的十進制值為5000，表示50.00HZ。面板顯示CE1錯誤，幾秒后彈出窗口提示是否中止/重試/忽略當前錯誤。修改通訊格式后，需要對上位機進行復位（變頻器復位后通訊格式默認為ASCII-9600-7-N-2）
