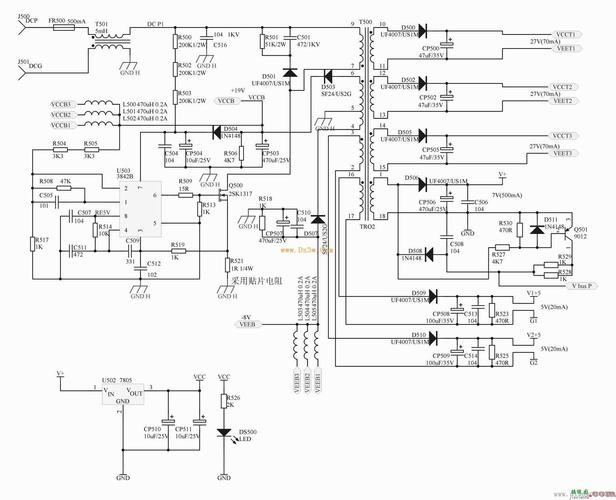

變頻器電路原理圖紙，變頻器電路原理圖大全

逆變器內部有大功率電子元件，容易受到工作溫度的影響。產品一般要求溫度范圍為0至55C。但為了保證工作安全可靠，使用時應留有余量。最好控制在40以下。當溫度過高且溫度變化較大時，變頻器內部容易出現凝露，其絕緣性能會大大降低，甚至可能引發短路事故。機械振蕩變換器的原理是使直流電流間歇性地產生。交流電經過變壓器后，可以在變壓器的次級側輸出。這是一種比較古老的方法。

矩陣逆變器是一種交流直接逆變器，由直接連接在三相輸入和輸出之間的9個開關陣列組成。采用電壓型交直流變換器，即整流變頻器，具有結構簡單、諧波含量低、定轉子功率因數可調等優良特點?？梢燥@著改善雙饋發電機的運行狀態和輸出電能質量，并且該結構通過直流母線側電容器將電網側和轉子側完全隔離。 AC-DC逆變器可分為電壓型和電流型兩種。由于控制方法和硬件設計等多種因素，電壓型逆變器被廣泛使用。

1、變頻器電路圖原理講解全集

使用振蕩器（即目前市面上的逆變器）；這是一種比較先進的方法，成本較高，多用于小功率轉換； AC-AC變頻是直接變頻，少了一個環節，但使用了很多器件。三相需要36個晶閘管，控制復雜?？刂破鳎喊丛O定程序工作，控制輸出方波的幅度和脈沖寬度，使其疊加成近似正弦波的交流電流，驅動交流電機。

2、變頻器電路原理ppt

通常連接繼電器或接觸器；如果沒有短路連接，三相異步電機運行時，會有電流流過充電電阻，產生電壓降，引起低電壓報警；充電電阻實圖，常用限流電阻功率有：150/20W； 40/60W； 20/80W、10/100W； 4/250W。 AC-DC逆變器根據中間直流濾波環節的不同，可分為電壓型和電流型。由于控制方法和硬件設計等多種因素，電壓型逆變器被廣泛使用。

3、變頻器電路原理圖及解析

因此，交流變頻器至今僅限于低速調速應用，從而大大限制了其使用范圍。目前，常用的變頻器大多采用AC-DC-AC電路結構。內部主電路由整流器、濾波器和逆變器組成，如圖3所示。由于電壓型交直交變頻器的主電路使用功率開關元件較少，且電網側一般采用二極管整流，因此具有功率因數高，電路簡單，控制多樣化，因此應用最廣泛。介紹了一種基于DSP和CPLD的十二交點交替變頻器的全數字化設計。

使用變頻節能裝置后，變頻器的軟啟動功能將使啟動電流從零開始，最大值不會超過額定電流，減少了對電網的沖擊和對電網的要求。供電能力，延長設備和閥門的使用壽命。生活。然而，在使用過程中，由于各種原因，您仍然會遇到各種問題。很多逆變器都有自己的報警功能，會給出相應的故障原因和解決方案。
