電容式觸摸屏原理圖，電容式觸摸屏原理圖片

它就是利用人體電場可以導電，從而形成電流，這個電流分從觸摸屏的四角上的電極中流出形成四個電流，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。對于不同層走線的情況，避免兩面重合的平行走線方式（FPC的兩面重合平行走線會形成電容），相鄰的驅動通道和感應通道平行走線之間以寬度≥0.2mm的地線隔離，如下圖所示：

電容屏設計可以設計為單電源和雙電源兩種模式，目前以單電源供電為主（可以減少接口管腳數）。ITO導電涂層是垂直排列的縱橫交叉的電極結構，自電容指電極對地的電容C p ，手指觸碰時會增加一個手指對地的電容C f ，兩電容是并聯關系，總電容為二者相加，因此控制器檢測到的電容會增加。

1、電容式觸摸感應芯片批發價

由于結構的限制，導致驅動和感應通道必須交叉走線時，盡量減少交叉的面積（降低因走線而產生的結點電容，形成的電容與面積有關），強制建議交叉進行垂直交叉走線，特別注意避免多次交叉。電子設計部分包含了原理介紹、電路設計等方面，結構設計部分包好了外形結構設計、原料用材、供應商工藝等方面。對于電容，通常是將其轉換為電壓V、電流I、或者周期時間T、頻率f等可測性較強的物理量來測量。

2、電容式觸摸感應芯片大概多少錢

如下圖所示，沒有觸摸時，V out 達到比較器輸入?yún)⒖茧妷篤 ref 需要的時間為t1；有手指觸摸時，充電時間為(t3-t2)。目前，有三種主要的檢測電容變化量的技術：充電傳輸測量法，張弛振蕩器法，電荷轉移法。

3、電容式觸摸感應芯片

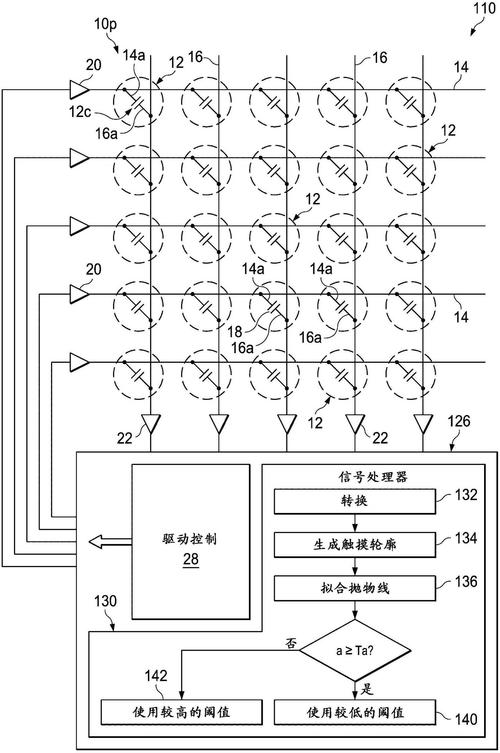

互電容式CTP坐標檢測也是檢測橫向和縱向電極陣列，不同的是它是由橫向依次發送激勵而縱向同時接收信號，這樣可以得到所有橫向和縱向交匯點的電容值，根據電容值的變化可以計算出每一個觸摸點的坐標，這樣即使有多個觸摸點也能計算出每個觸摸點的真實坐標。與觸控IC相關器件盡量放進屏蔽罩中，且盡可能采用單獨的屏蔽罩。

4、電容式觸摸感應芯片研發

隨著科技的不斷發展，電子產品不斷增多，手機成了我們的生活必不可少的產品，不僅吃飯離不開它，就連上廁所也會帶著它，那您知道的手機屏幕大多是采用電容屏，今天我們就來看看電容屏原理吧！隨著電容屏的廣泛應用及其市場潛力的開發，電容屏技術越來越受到大家的關注和肯定。

5、電容式觸摸ic

上電未觸碰前，屏幕表面存在均勻電場，當人體手指或者其他導體觸摸屏表面時，屏表面的電荷經由人體導向大地，為了恢復這些損失的電荷，四角的電極會向觸摸發生處發送電荷，產生的電流值跟觸摸點到四個角的距離成反比，控制器依此確定觸摸位置。濾波電容用在電源整流電路中，用來濾除交流成分，使輸出的直流更平滑。
