電路板識別系統，電路板識別大全圖

電子產品在使用過程中，元器件的損壞在所難免，有些主要元器件甚至封裝在電路板上。電感器：電感器是由絕緣線纏繞在骨架上而成；電感用字母L表示，符號是。電路板上有水分、灰塵等：水分和灰塵會導電并產生電阻效應，在熱脹冷縮的過程中電阻值也會發生變化。這個電阻值會和其他元件產生并聯效應，而且這個效應比較強。當電路參數改變時，就會出現故障；

經常使用的地方容易出現故障，如工業電路板的驅動電機和轉軸、開關電源的開關管、操作面板上常用的按鈕等。另外，電源線上還使用了大量的接地電容進行濾波。尺寸和容量一般都較大。如果電壓或電流不穩定，電容器就會擊穿并導致漏電。檢查時應檢查電路是否振蕩，電容是否損壞，三極管、二極管是否損壞。若同向電壓>反向電壓，則輸出電壓接近正向最大值；如果同向電壓>反向電壓，則輸出電壓接近0V或負最大值（取決于雙電源或單電源）。

1、電路板焊接技巧

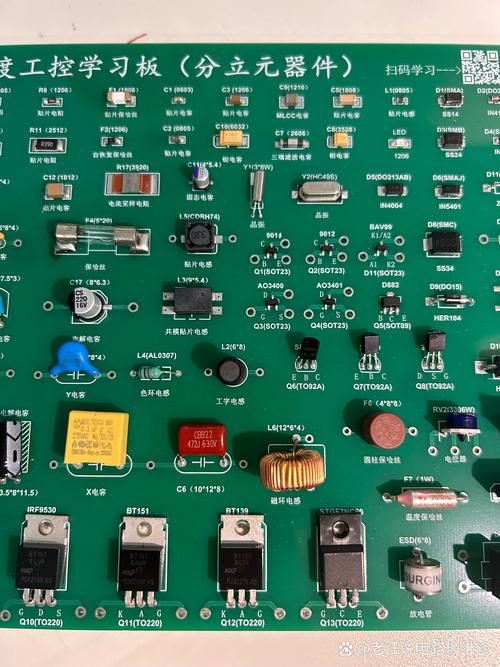

雖然電路板上電子元件種類繁多，識別起來很復雜，但只要你留心，也不難。電路板上還有文字標記。文字標記的含義如下。 R開頭的是電阻，L開頭的是電感線圈（一般線圈繞在鐵芯環上，有的有封閉的外殼），C開頭的是電容器（又高又大）高的）。它是圓柱形的，上面覆蓋著塑料。上面有十字凹痕的是電解電容，扁平的是貼片電容。另外兩條腿是二極管，三條腿是晶體管，多條腿的是集成電路。

2、電路板原理

在一些常用的小家電的電路板上，常常會焊接一個或多個彈簧。前兩天正好給朋友修了一個養生壺，養生壺的電路板上焊接了四個彈簧，如下圖。實際電路圖如圖所示。實際分析電路板時，首先根據其外觀，看一下元件以前是什么樣子的。不過，這個準確度并不高。你必須依靠更頻繁地看到它并擁有足夠的知識。無論什么類型的放大器，都存在一個反饋電阻Rf，因此我們在維修時可以從電路中檢查反饋電阻，并用萬用表檢查輸出端與反向輸入端之間的電阻。

3、電路板上的元器件認識

我們經常和電器打交道，很多人可能不知道電路板上的電子元件的名稱。對于剛剛接觸電子技術的人來說，需要掌握基本的電路原理、元件的功能特性和檢測、以及如何分析原理圖。這些都是需要掌握的基本技能。電路板上的元件布局與原理圖有很大不同，這可能會讓初學者感覺復雜。其實了解PCB上的元件是有技巧的。

根據以上列出的特征，我們首先可以觀察電路板上的低阻值電阻是否有燒黑的痕跡。然后，根據電阻大多開路或損壞時阻值增大，而高阻值電阻容易損壞的特點，我們可以用萬用表直接測量電阻兩端的阻值。電路板上的高阻值電阻。元件電路圖形符號具有形象化的特點，電路圖形符號的每一個筆劃或符號都表達了特定的圖像識別信息。
