電路板打樣制作，電路板打樣是什么意思

PCB板層數不同，價格也會不同。 PCB電路板打樣流程類似）。銅厚：銅厚一般是根據PCB電路的電流來科學計算的。一般越厚越好，但成本會較高，所以需要合理平衡。郵票孔拼版是通過兩塊板邊緣的一小塊板連接起來的。這塊小板與兩塊板的連接處有很多小孔，很容易折斷。

一般來說，PCBA樣機數量較少，通常少于100個，ICT測試主要是測試輸入/輸出點的電壓、電流、信號值，看是否符合PCBA的技術標準。客戶的設計。生產線配備Jikonda、Juki、Suneast等品牌SMT加工設備，保證快速生產交付。目前我們可以提供5-500套電路板打樣的加急服務。鋼網標記點是電路板貼片加工時在PCB上印刷錫膏/紅膠時的位置識別點。

1、電路板打樣價格

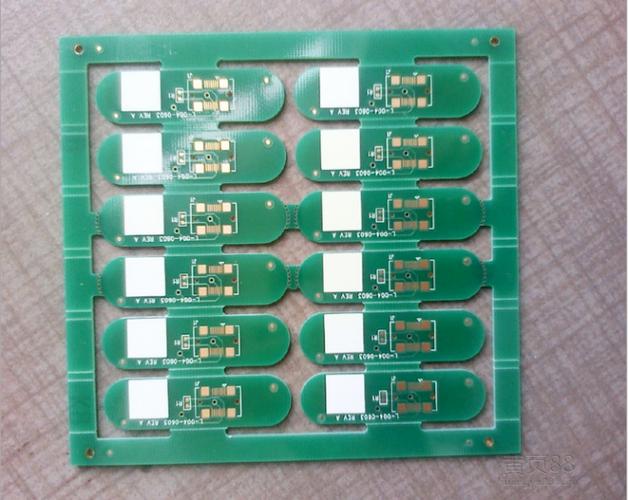

V型切又稱V-CUT，是在兩塊板的連接處劃出凹槽。這里板子的連接比較細，容易斷裂。連接板時，只需將兩塊板的邊緣合并在一起即可。這里我計劃設計一塊有4個成品單元的PCB板，所以我需要復制上面設計好的郵票孔的PCB板。郵票孔是連接面板的另一種方式。一般用于異型板材。之所以稱為郵票孔，是因為板子的邊緣折斷后看起來像郵票的邊緣，如下圖所示：

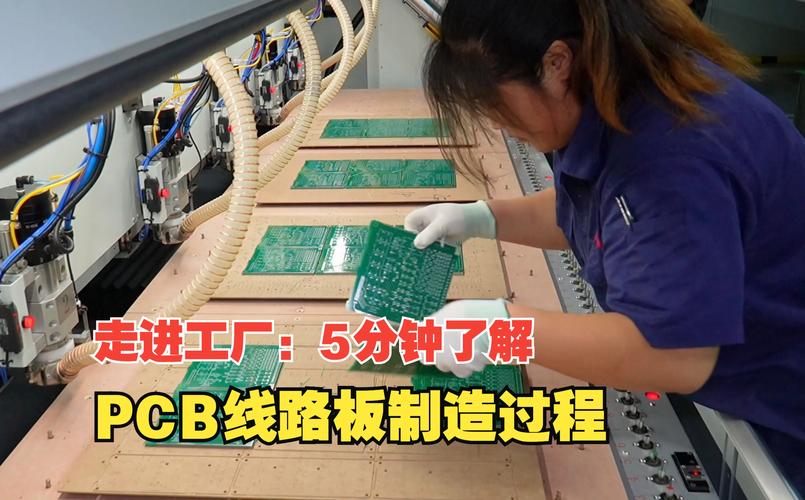

2、電路板打樣生產

PCB拼版是企業設計并完成PCB產品的過程。為了減少板材的浪費，特意加入了一些不規則、變形的板材，以達到質量最優化、生產成本最低、生產效率最高、板材利用率最高的效果。 PCB板的每個表面至少應有一對MARK點，位于PCB板的對角線方向，且相對距離盡可能遠。拼板的工藝邊緣以及不需要拼板的單板上至少應有3個Mark點。呈L型分布，對角Mark點關于中心不對稱（防止鬼混）；

申亞電子是一家高精度多層PCB工業級電路板制造商，擁有20年豐富制板經驗，匠心制板！在線訂購平臺：深亞電子_PCB在線訂購_PCB打樣_PCB生產_SMT貼片_深亞電子PCBA在線服務平臺。
