如果你想做雙面板,或者將來可能要做多色套印,那么你應該選擇鐵支架。熱轉印時,打開熱轉印機電源開關,將溫度調至180度左右。由于熱轉印機工作時需要預熱5-10分鐘,因此可以在熱轉印機預熱期間對印刷好的PCB進行按壓。圖為如何卸下覆銅板。如果發現覆銅板上有氧化斑點,也沒關系。用砂紙打磨一下就可以了。繪圖法是制作電路板所需工具最少、制作工藝最簡單的方法,但精度不太高,適合初學者。
阻焊油墨工藝在整個電路板表面形成保護涂層,以防止污染、處理?yè)p壞并方便后續組裝。總的來說,這篇文章比較基礎,完成一塊電路板的制作遠沒有文章說的那么容易。當然,這不僅僅是為了好看。如果以后你想把電路設計成特定的電路板,不管你的電路圖是手繪的還是用EDA軟件畫的,都必須使用EDA軟件!

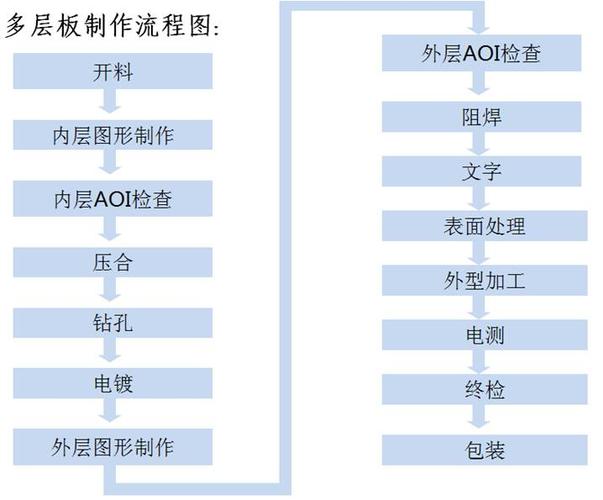

制作比較復雜,與操作者的熟練程度有很大關系。特別是制版時的曝光控制至關重要,但在細線和大面積地線上都能表現良好。第三步,參照原理圖上的電氣連接,完成PCB的布線【此時的布線就是電路板的導線】。內層工藝:生產電路板的內層電路,包括一系列工藝,如:干膜感光膜涂布、曝光、感光膜顯影、蝕刻、感光膜去除、自動光學檢測、氧化層涂布和層壓。
將熱轉印紙放在覆銅板上,放入熱轉印機中。熱轉印機會自動完成熱轉印工作。如果沒有熱轉印,也可以使用家用電熨斗。只是需要一點技巧和操作上的麻煩。繪畫時,用非常細的油性記號筆,畫出剛剛復制到銅板上的線條。如果一次繪制的圖形不夠明顯,可以重復繪制,以保證所繪制部分的線條不被破壞。以加賀富億電子為代表的品牌ElecEltek是全球領先的制造商之一,致力于為客戶提供高品質的印刷電路板。
看看板上密密麻麻的器件就可以知道,要完成一塊電路板,不僅需要在PC端完成設計原理圖和PCB布線,還需要進行元件選型、焊接等工序。將基材切割成合適的板面以匹配指定的電路板,然后清潔銅面,然后進行一系列的內層工藝。選擇性表面處理工藝是根據設計在某些位置進行表面處理,以提供電子元件或零件與電路板的接合。
電路原理圖畫好后,如何將電路原理圖上的元件與PCB上的元件封裝進行匹配?打印時,取出熱轉印紙。白色效果比黃色效果好。另外,如果你做的電路比較小,可以用剪刀把熱轉印紙剪下來,然后用激光打印機打印出來。 PCB圖紙完成后,需要找代工廠進行電路板生產【打樣】。這里還是推薦嘉利創打樣。畢竟是0元,而且按鍵板的質量和交期都比較有保證。打開嘉利創訂單助手。打樣已準備就緒。
