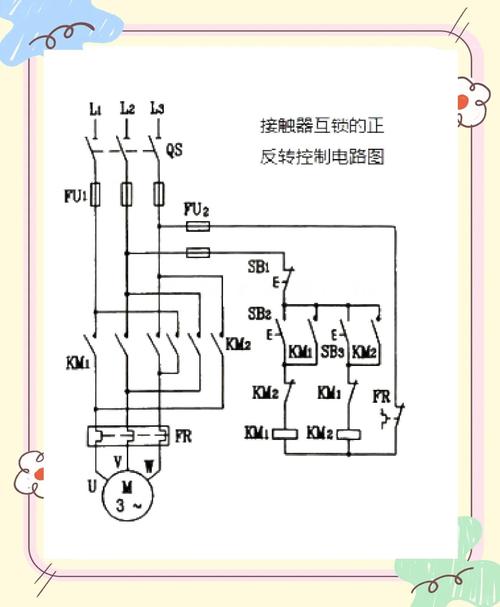

電機正反轉自鎖互鎖接線圖，電機正反轉接線

三相異步電動機的正反轉控制電路作為基本控制環節，在電氣控制電路中應用廣泛。金勝貝士還有220v小型6500轉直流電機正反轉可調速50W大功率高速電機+支架。因此，正向和反向控制電路本質上是兩個方向相反的單相運行電路。為了避免引起電源相間短路的故障，必須在這兩個相反方向的單向操作電路中加入必要的聯鎖裝置。

這種方法可以交換電刷供電的方向，那么對應的換向器供電的方向就會改變，因此線圈的電流方向也會改變。如果電流方向改變，線圈上的力的方向就會改變。發生變化，如下圖11所示： 然后我們對比一下逆時針旋轉時電流的方向，可以看到，順時針旋轉時，電流的方向改變了180度。

1、電機正反轉口訣

三相異步電動機斷開電源后，由于慣性的作用，經過一定時間后電動機會慢慢停止。但有些生產機械要求快速、準確的停止，因此需要對電機進行制動。杭馳同步電機220v交流小型低速慢速大扭矩正反轉可逆永磁減速電機80轉/分鐘單電機。微型低速永磁同步交流電機，慢速正反轉小電機，220V齒輪減速電機，68ktyz減速電機（升級版）28W偏心軸8mm無孔，每分鐘10轉。

2、電機正反轉接線視頻

圖為利用PLC控制三相異步電機正反轉的外部I/O接線圖和梯形圖。按SB3，繼電器輸入的常開觸點有兩種控制電路，一種是由按鈕SB2和KM1線圈等組成的正向控制電路；另一種是由按鈕SB2和KM1線圈等組成的正轉控制電路。另一個是由按鈕SB3和KM2線圈組成的反轉控制電路。

3、電機正反轉plc編程

好了，有刷電機實現正反轉的兩種方法就講完了。關于無刷直流電機，我們將在下一篇文章中與大家分享。謝謝你們！實現正反轉控制功能的梯形圖是由兩個啟動梯形圖和停止梯形圖加上兩者之間的聯鎖觸點組成。 2019年4月摘要針對傳統控制電機正反轉的缺點，通過PLC中的定時器和互鎖、聯鎖等保護手段來控制電機的正反轉，避免因操作不當造成事故?；蛘`操作。

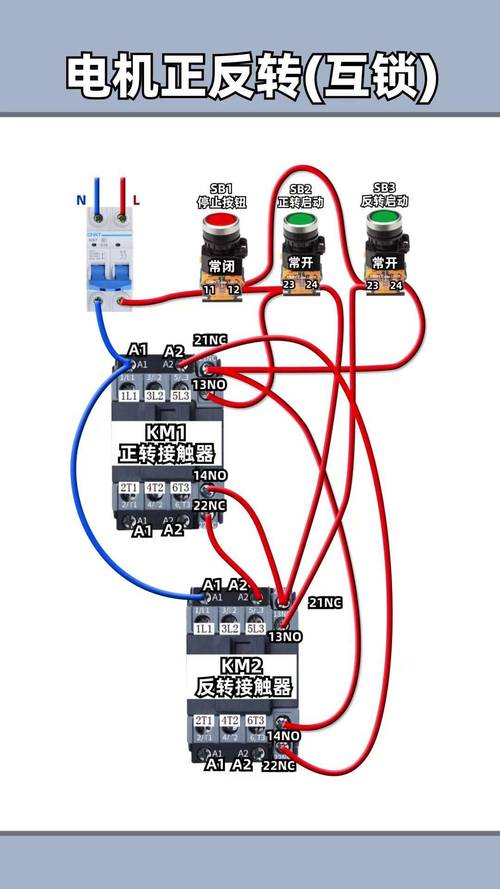

4、電機正反轉接線

按SB1，輸入繼電器X000動觸點斷開，輸出繼電器Y000復位，外部接觸器KM1相應復位，電機停止運轉。 KM1主觸頭閉合，電機M開始正轉。同時，輸出繼電器Y000的常開觸點閉合，實現自鎖，電機M繼續正轉。機械制動一般采用電磁制動器實現；電氣制動一般有能耗制動、反向制動和反饋發電制動三種方式。

根據電機正反轉運行的不同操作順序，有正轉-停止-反轉和正轉-反轉-停止兩種控制電路。在正向和反向接觸器中，對方的新動觸頭相互連接。這對動、分?jǐn)嘤|頭稱為聯鎖觸頭或互鎖觸頭。
