測試方法利用ac source對模塊供電，模塊滿載輸出；用ac source模擬尖鋒、毛刺和諧波電壓輸入，每種特殊的電壓輸入工作2小時，測量輸入電流和輸出電壓。pfc電路采用平均值電路進行過欠壓保護，因此在輸入瞬態高壓時，pfc電路可能會很快實現保護，從而造成損壞，測試一次電源模塊在瞬態情況下的穩定運行能力以評估可靠性。

判斷標準以上試驗中，電源模塊工作正常，試驗后電源模塊能正常工作，性能無明顯變化，合格；3 .輸入低壓點循環測試。電網中存在多種操作過電壓，其中最常見的時空載線路合閘過電壓，這種過電壓對模塊的威脅也較大，本項測試在于驗證模塊抗操作過電壓的能力。

1、電路板維修電子元件都在哪買

測試方法a、額定電壓輸入，用雙蹤示波器測試輸入電壓波形合過壓保護信號，輸入電壓從限功率點加5v跳變?yōu)?00v，從示波器上讀出過壓保護前300v的周期數n，作為以下試驗的依據。e、將模塊的輸入電壓調整為效率最低點時的輸入電壓，模塊輸出為最高輸出電壓的拐點狀態，連續運行2小時，模塊不應損壞。

2、電路板維修電工上門維修

測試方法a、空載到短路：在輸入電壓全范圍內，將模塊從空載到短路，模塊應能正常實現輸出限流或回縮，短路排除后，模塊應能恢復正常工作。使用示波器檢測輸出波形是否正常，如有異常，需檢查相關元器件。c、短路開機：將模塊的輸出先短路，再上市電，再模塊的輸入電壓范圍內上電，模塊應能實現正常的限流或回縮，短路故障排除后，模塊應能恢復正常工作，重復上述試驗10次后，讓短路放開，判斷模塊是否能夠正常工作。

3、電路板維修電路圖分析

b、滿載到短路：在輸入電壓全范圍內，將模塊從滿載到短路，模塊應能正常實現輸出限流或回縮，短路排除后，模塊應能恢復正常工作。測試方法a、將輸入電壓調整為在欠壓點＋5v（持續時間為5s）、過壓點-5v（持續時間為5s）之間跳變，輸出調整在最大負載（最大額定容量，持續時間為500ms）、空載（持續時間為500ms）之間跳變，運行1小時；

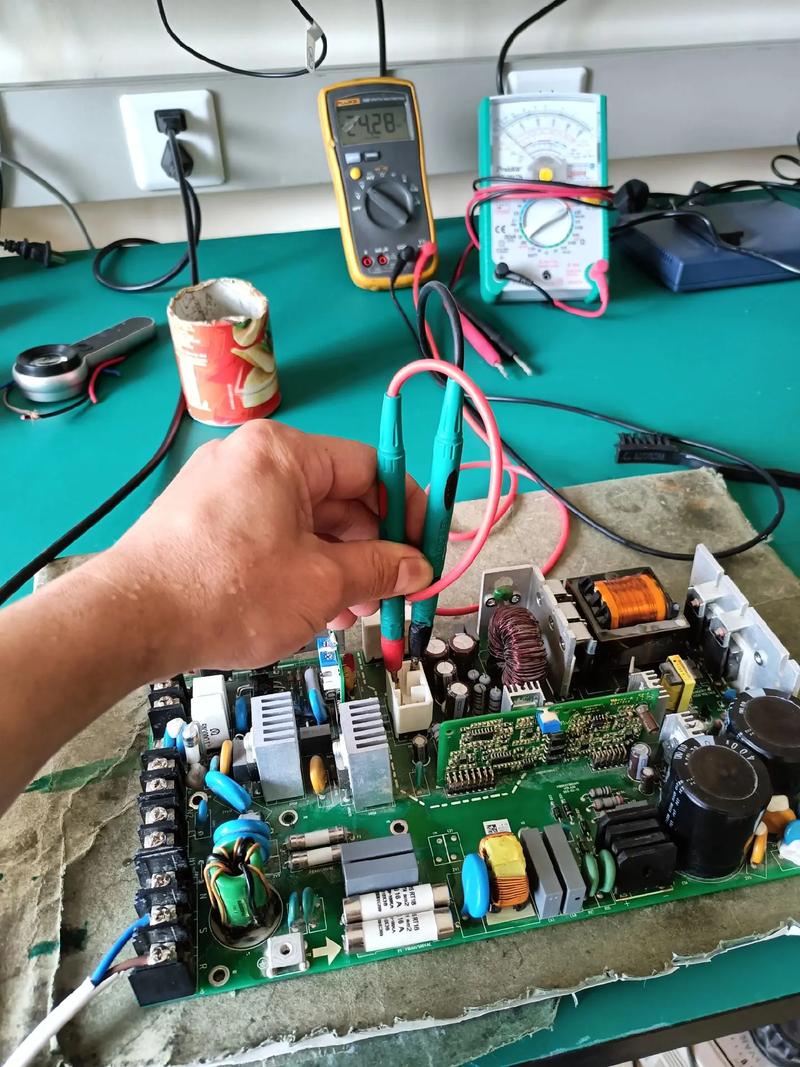

4、電路板維修電子元件

如果手頭有設備廠家給的調試維修技術資料時，我們查查設備廠家給的調試維修技術資料就知道被測點的正常電壓值是多少了！低壓滿載運行是測試模塊在最大輸入電流時，模塊的損耗情況，通常狀態下，模塊在低壓輸入、滿載輸出時，效率最低，此時模塊的發熱最為嚴重。d、將模塊的輸入電壓調整為過壓點-3v，模塊的輸出為最高輸出電壓的拐點狀態，此時模塊的占空比為最大，連續運行2小時，模塊不應出現損壞；

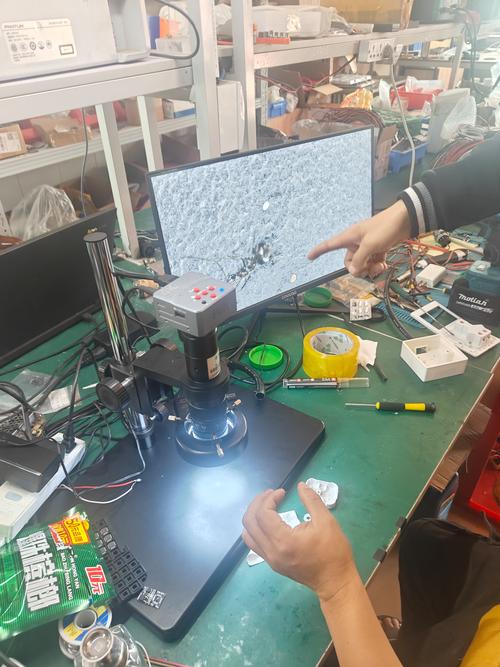

5、電路板維修電子顯微鏡
