飛利浦牙刷電機拆解，飛利浦牙刷電路板故障分析

依照這個思路，首先償試著用無水酒精清洗電路板，當五分鐘左右酒精基本蒸發后，電動牙刷突然自動開機，故障思路基本確定，但考慮電路清洗不十分可靠的情況，還是決定拆掉開關，徹底清理開關以下的電路板。接修一臺飛利普電動牙刷，PHILIPS SONICARE HX6921新品，放置時間較長，啟用后發現不能開機，因為是朋友送的，無處送修，于是開拆檢修，從底部用小型一字起子小心撬開，從頂部向下，推送后將整體拆出。

后來網上搜索，發現菲利普電動牙刷開關失靈是常態，一般檢修都是更換開關，但實際上，我拆下的開關經測試一點問題都沒有，所以從思路上想，焊接加熱破壞了中性臨界點，使得電路復原，而要解決問題適當降低上拉電阻的辦法應該是可行的，電路上阻值3.3K 的上拉電阻，用500-1K 之間的電阻應該會更可靠些。

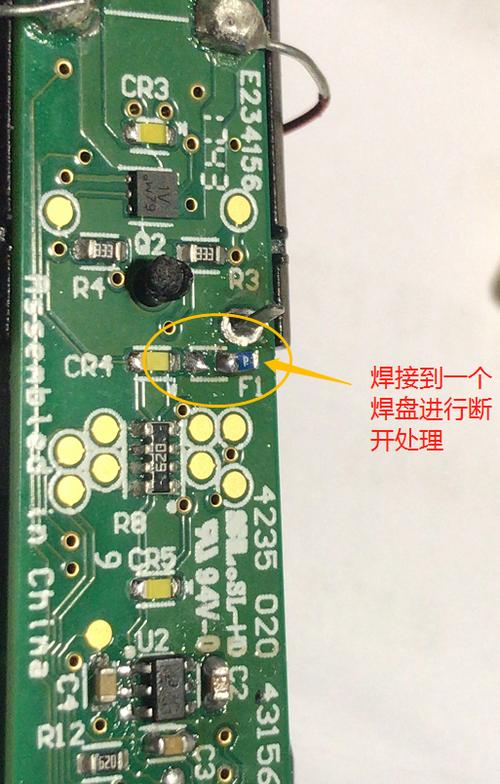

1、飛利浦牙刷電路板維修點

阿里巴巴集團， 阿里巴巴國際站， 阿里巴巴中國站， 全球速賣通， 淘寶網， 天貓， 聚劃算， 一淘， 阿里旅行· 去啊， 阿里媽媽， 蝦米， 阿里云計算， YunOS ， 阿里通信， 萬網， UC ， 支付寶， 來往， 釘釘， 阿里健康， 一達通， Lazada 您好，歡迎您訪問家電維修資料網。

2、飛利浦牙刷電路板維修電話

此類產品由于充分考慮到長期待機，一般上拉電阻選擇較大，而且電動刷因為空間小，電路之間的設計明顯是修改安全規則后成形的，線對之間距離明顯偏小，其結果是在電路板受潮，焊油沒有清理干凈等因素影響下，啟動端電位會出現中性甚至偏低狀態，引起開關拉低電平也無法啟動現象。順利拆掉開關，清理電路板后重新?lián)Q上新的開關，電動牙刷完成檢修，順便提一下，微型開關是在網上購的，分裝200 克一包十元錢，各種規格都有。

3、飛利浦牙刷電路板維修

阿里巴巴為您推薦飛利浦電動牙刷主板產品的詳細參數，實時報價，價格行情，優質批發/供應等信息。淘寶全新飛利浦電動牙刷HX9350 hx9360主板電池底蓋hx6730 配件密封圈。

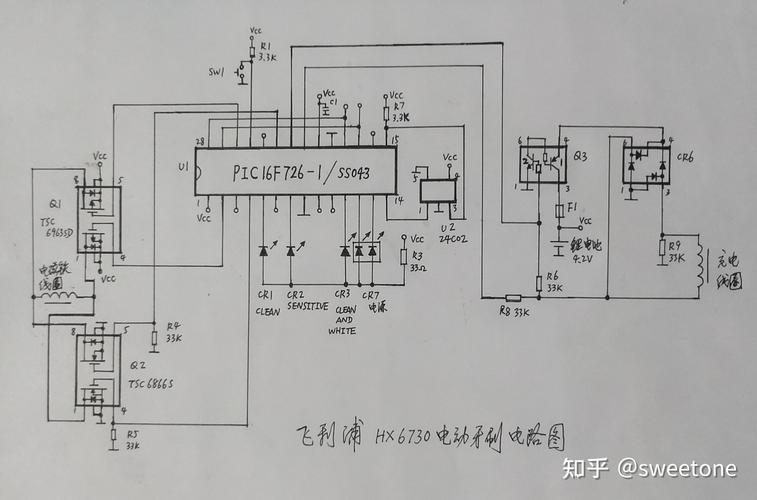

因不能啟動，所以首先懷疑微動開關故障，先用萬用表檢查開關開閉情況，發現通斷似乎沒有問題，粗看電路結構是以PIC16F726 為微處理器的一款機型，測得連接開關兩端，3.3K電阻上接正電源，開關另一端接地，無疑這是上拉高電平待機，低電平開機結構。
