徹底清除電器元件內部和外部的灰塵和污物、檢查有無局部過熱現象，如有發現須測量線圈直流電阻，檢查是否有匝間短路現象，如有線圈匝間短路，應予調換。再現故障時，主要觀察有關繼電器和接觸器是否按控制順序進行工作，若發現某一個電器的工作不對，則說明該電器所在回路或相關回路有故障，在對此回路作進一步檢查，便可發現故障原因和故障點。檢查接觸器和繼電器的觸頭彈簧和非磁性墊片是否完好，如有損壞或脫落，應予調換修復。

看懂熟悉有關故障設備的電氣原理圖后，分析一下已經出現的故障與控制線路中的那一部分、那些電氣元件有關，產生了什么毛病才能有所述現象。當一臺設備的電氣系統發生故障后，檢修人員應和醫生看病一樣，首先要了解詳細的病情。防爆電機不得隨意拆卸；拆卸檢修時，不能用零件的防爆面作撬棒的支點，更不允許敲打或撞擊防爆面。

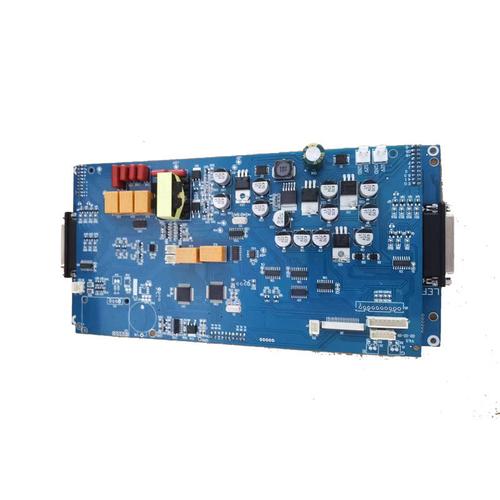

1、安檢電路板是什么

如設備的外形、顏色有無異常，熔絲有無熔斷：電氣回路有無燒傷、燒焦、開路、短路，機械部分有無損壞以及開關、刀閘、按鈕插接線所處位置是否正確，改過的接線有無錯誤，更換的元件是否相符等：還要觀察信號顯示和儀表指示等。電腦電源壞了時，短路電流會導致二極管或電容被擊穿，從而導致保險絲熔斷。甩開負載后可先檢查本級，如電路工作正常，則故障可能處在后級：如電路仍不正常，則故障在開路點之前。

檢查接地裝置是否完好，接地電阻應不大于0.1歐，接地螺釘是否松動銹蝕，發現松動或銹蝕應立即修復。檢查運行控制保護線路各電器元件的相間及對接地間的絕緣電阻是否符合技術條件中規定數據，不符合應予修復。先電源后負載，即檢查的先后次序從電路的角度來說，是先檢查電源部分。例如：電源電壓過高、過低、波形畸變、三相不對稱等都會影響電氣設備的正常工作。

例如：在以行程開關、限位開關、光電開關等為控制的自動線路中，遇到多個開關安裝，不容易檢查分辨的情況下，可采用此類方法進行實際操作。靜態，是指發生故障后，在不通電的情況下，對電氣設備進行檢測；動態，是指通電后對電氣設備的檢測?？谠E雖說是用來檢修電氣設備的，但是對于維修電子設備或線路也有一定的借鑒意義，有道是萬變不離其宗！

查找饋線的接地點，通常在裝有分支開關或便于分割餓分支點作進一步分割，或根據運行經驗重點檢查薄弱環節：查找電氣設備內部的故障點，通常是根據電氣設備的結構特點，在便于分割處為切割點。檢查接觸器和繼電器電磁鐵芯的分磁短路環是否開焊或斷裂，給予修復或調換。如果電源電路板上的風扇沒有正常轉動，可能是電源電路板本身損壞，或者負載部分出現故障。
