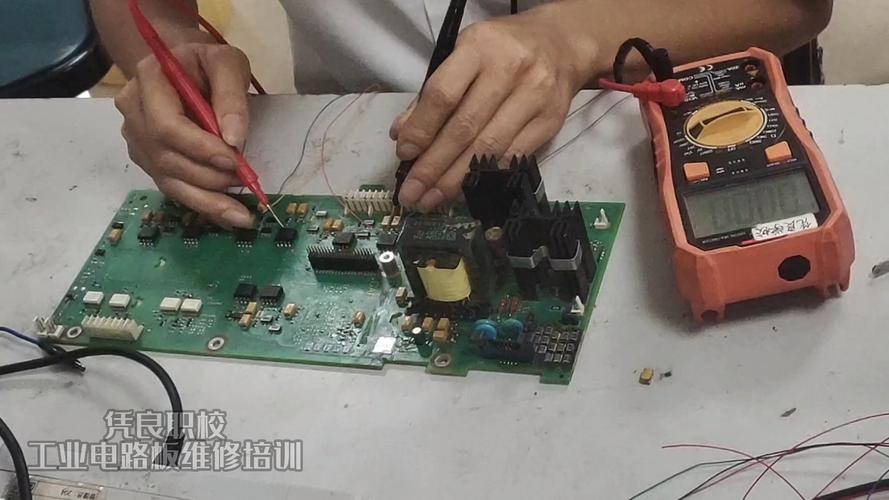

電路板維修常用手法有哪些圖片，電路板維修如何入門

一般來說二極管發生損壞的情況，都是由于電路中的電流過大導致二極管被擊穿。這時最好先檢查一下設備的電源是否按要求正確供給到電路板上，以及電路板上的各接口插件是否均接好。上述兩種屬于較為簡單且直接的方法，另外比如常說的看、聞、聽、摸等，則屬于需要些經驗的工程師才能夠檢測出問題?？词欠耠娐钒灞凰み^，導致了板角發生變形，或是板上芯片被摔變形或摔壞的。

回到頂部 【技術園地】常見的PCB電路板調試技能，你都掌握了幾種？電路板通電后，通過手摸電路板上的元器件，看是否有發燙發熱的元件，重點檢查74 系列芯片，如果元件有燙手的情況，則說明此元件有可能已經損壞。用示波器測量三路總線，對比原理圖，觀察信號是否正常，找出問題。最安全的方法就是，上一個保險絲然后連接電源(為了以防萬一，最好使用穩壓電源)。

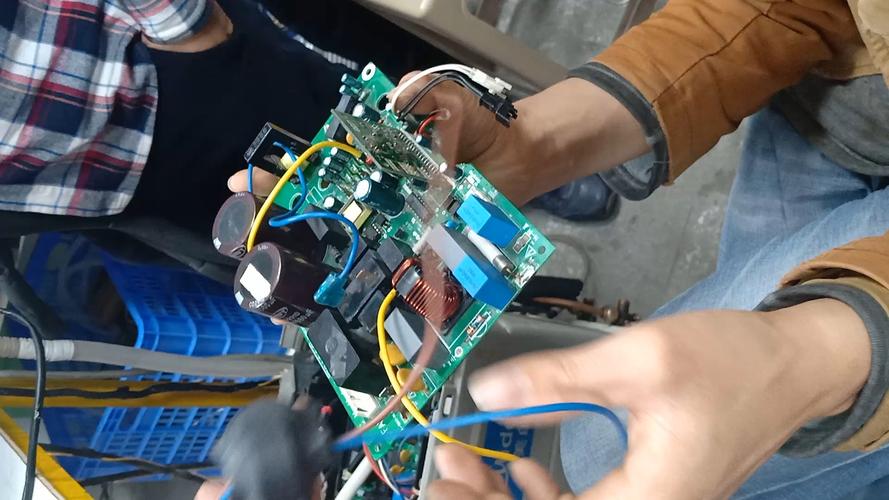

1、電路板維修常用手法視頻

觀察電路板上的芯片，若是帶插座的，首先觀察芯片是否被插錯，這主要是防止操作者自己維修電路板時將芯片的位置或方向插錯。只要少部分的電路板會因為一些特殊的原因發生物理變形，輕易的找出故障原因，大部分發生故障的電路板，還是需要借助萬用表，對電路板上的一些主要元器件、關鍵點進行有序的測量，發現問題，解決問題。

2、電路板維修常用手法

使用穩壓電源設置好過流保護電流，再把穩壓電源電壓往上慢慢調升，此過程需要監測板子的輸入電流、輸入電壓跟輸出電壓。但查找問題的總體思路是首先要仔細分析電路板的原理圖，然后根據所燒毀的元器件所在電路，查找它的上級電路，一步一步向上推導，再憑工作中積累的一些經驗，分析最容易發生問題的地方，找出故障發生的原因。當測試的時候發現BE結電壓高于0.7V(這里排除達林頓等特殊三極管)，那么就有可能是BE結開路。

首先步：觀察電路板有沒有被人為損壞，這主要從以下幾個方面來看：裝修居住，家居建材新房裝修老房改裝房屋風水裝修主材裝修服務建材家具戶型面積風格款式空間房間。申請刪除>> 糾錯>> 投訴侵權>> 網頁上相關信息的知識產權歸網站方所有(包括但不限于文字、圖片、圖表、著作權、商標權、為用戶提供的商業信息等)，非經許可不得抄襲或使用。正常情況下，用電阻檔測正負極，正相測量為幾十到幾百歐，反相為一千到幾千歐。

第四步：同樣使用萬用表對電路板上的集成電路、三極管、電阻等進行測量，看其是否符合本身的邏輯性能。第二步：用示波器測量電路板上的門電路，觀察其是否符合邏輯關系。首頁> 知識大講堂> 商用辦公工業品> 電子元器件/光電器件> 電路板·pcb板。
