西門子變頻器接線圖說明書大全，西門子變頻器接線圖解

所有標準西門子變頻器均具有RS-485串行接口（有些還提供RS-232接口），采用兩線制連接，其設計標準適合工業環境中的應用。總線上最多可連接1個主站和31個從站。主站根據通信報文中的地址字符選擇傳輸數據的從站。當主站不需要它通信時，從站本身不能先發送數據。從站之間不能直接傳輸信息。

PLC基本結構圖PLC可編程控制器的存儲器可分為三種類型：系統程序存儲器、用戶程序存儲器和工作數據存儲器。掌握PLC外圍（有源和無源）設備的接線，并熟悉過程中傳感器的使用。紙上談兵最終會變得膚淺，但你一定會知道你需要實踐！西門子PLC的以太網通訊功能非常豐富。不僅支持自有PLC之間連接的S7通訊，還支持開放式OUC通訊和實時Profinet通訊，與第三方場景的產品進行通訊。

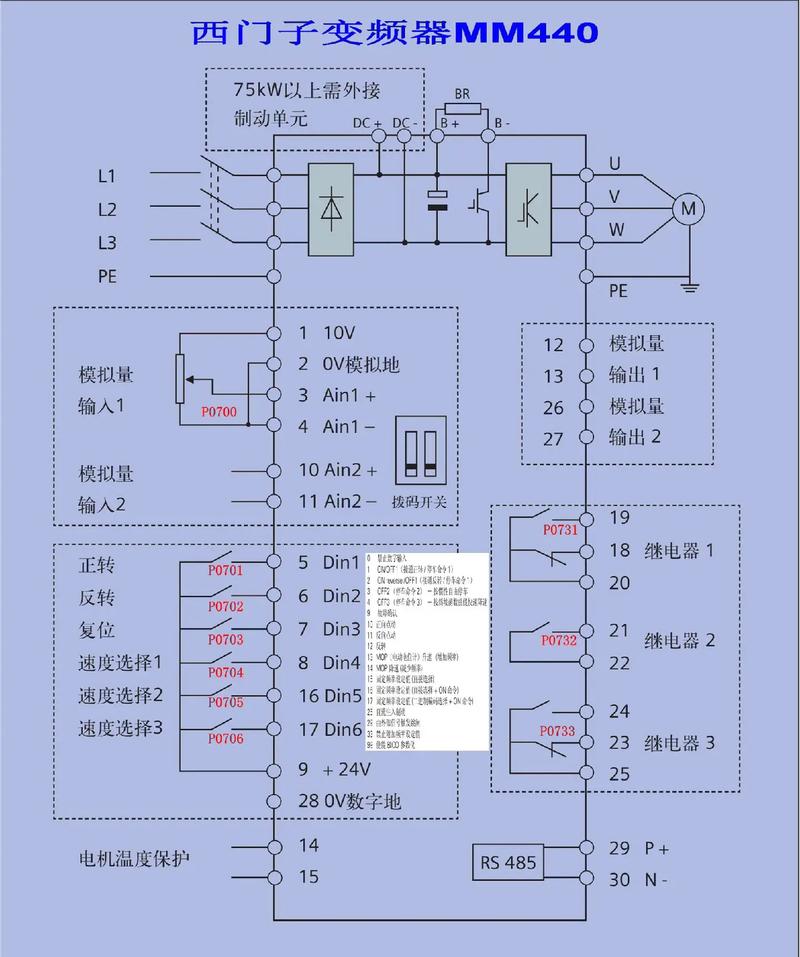

1、西門子變頻器接線圖教程

伺服電機有兩種控制方式。一種是使用運動指令的控制方式，與使用步進電機相同。另一種是利用通訊的控制方法。例如，西門子的V90伺服可以使用Profinet通信。執行運動控制編程。 PLC和變頻器有包含和包含的關系。 PLC和變頻器都可以完成一些特定的指令來控制電機。 PLC是一種程序輸入執行硬件，變頻器就是其中之一。

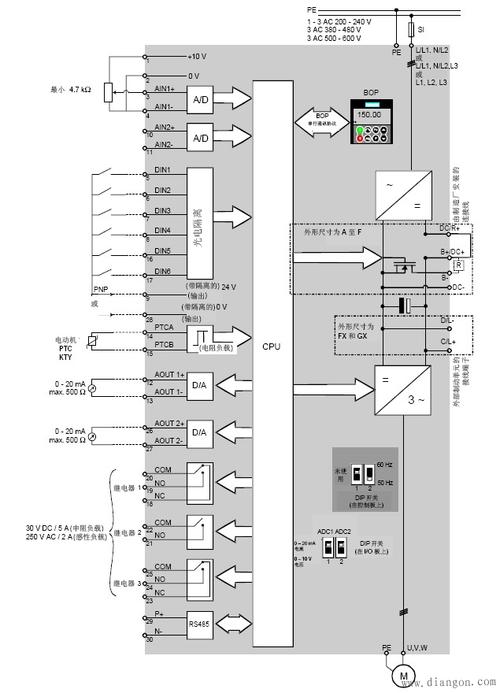

2、西門子變頻器接線圖說明書大全

組件映像寄存器用于存儲定時器、計數器、輔助繼電器等內部器件的開關量、輸出狀態以及ON/OFF狀態。 PLC模擬量信號控制變頻器硬件：FX1N型、FX2N型PLC主機，配備1塊簡易FX1N-1DA-BD擴展模擬量輸出板；或模擬量輸入輸出混合模塊FX0N-3A；或兩個輸出FX2N-2DA；或具有四個輸出的FX2N-4DA 模塊等。

3、西門子變頻器接線圖說明

在這里您可以結合西門子的TIA Portal和FactoryIO軟件進行接近實際生產應用的綜合過程編程。具體實現可以看我錄制的視頻。例如，當輸入信號電路使用繼電器等感性負載時，繼電器斷開和閉合時產生的浪涌電流所產生的噪聲可能會導致變頻器誤動作，應盡量避免這種情況。單個RS-485鏈路最多可以連接30臺逆變器，并且可以根據每個逆變器的地址或使用廣播信息找到需要通信的逆變器。

4、西門子變頻器接線圖視頻教程

逆變器RS485通訊口。三菱FR500系列變頻器有一個PU端口，用于連接操作面板。該接口可作為RS485通訊口使用。使用RS485與其他設備通訊時，需要連接操作面板插頭（RJ45插頭）。將其從PU 端口上拔下，然后將RS485 通訊電纜的一端插入PU 端口，并將通訊電纜的另一端連接到PLC 或其他設備。

DI1~DI4輸入信號低電平有效，DIC端子與24V端子連接在一起，為NPN輸入連接方式； DI1~DI4輸入信號高電平有效，DIC端子與0V端子連接在一起，為PNP型連接。方法；看你的PNP連接方式有沒有標注，即DIC接0V，24V+作為公共端DI1~DI4的有效輸入?？梢钥紤]逆變器的PNP連接方式。
