公司是一家集設計、開發、生產、銷售于一體的高新技術企業,擁有先進的單面板生產自動線和一流的產品質量,深受新老客戶的好評。杰培PCB打樣價格戰打出第二槍,單雙面板打樣降價高達20%!公司擁有先進的單面板生產自動線和一流的產品質量,深受新老客戶的好評。為了適應不同的市場需求,我們根據電路板的應用領域和必需的性能參數提供量身定制的產品。我們首先制作原型,然后進行批量生產。
雙面PCB板參數。雙面PCB板和單面PCB板除了生產工藝不同之外,還多了一道沉銅工序,也就是連接雙面電路的工序。雙面印刷電路板具有上下兩層導體圖案,上下導電孔通過通孔連接。電路板制造商將帶您了解印刷電路板(PCB) 中的常見通孔、盲孔和埋孔。 PCB鋁基板是一種獨特的金屬基覆銅板。 PCB鋁基板具有良好的導熱性能和電絕緣性能。

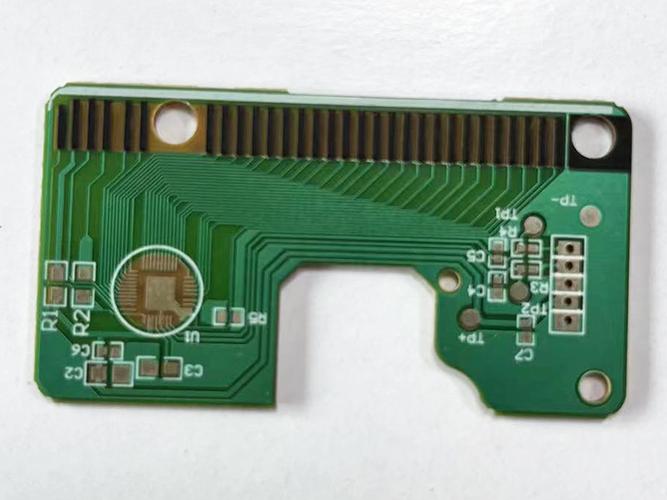

單面印刷電路板通常采用單面銅箔層壓板。絲網印刷或光成像用于在銅表面創建蝕刻電路圖案。通過化學蝕刻去除多余的銅箔以形成導體圖案。在印制電路板加工中,穿孔孔壁上鍍有銅層,以連接上下層。雙面印刷電路板通常采用雙面覆銅箔層壓板,采用絲網印刷或光成像技術。在銅表面制作抗蝕劑電路圖案,并通過化學蝕刻去除多余的銅箔以形成導體圖案。
