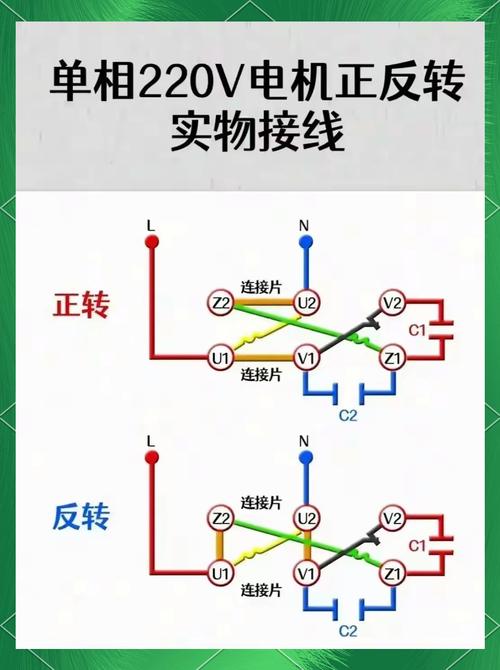

單相電機接線圖實物圖，雙電容單相電機正反轉接線圖

它是一種將電能轉化為機械能的裝置。通常單相異步電動機容量較小，只需單相電源。它們使用方便，廣泛應用于工業、農業和家用電器中。單相電機有兩個繞組。主繞組也稱為工作繞組或運行繞組；輔助繞組也稱為啟動繞組。電機電容如何連接？不同的啟動和控制方式下接線方法不同。下面介紹分相啟動型和正反轉控制型電機電容器的連接方法，供大家參考。交換KM1底部的紅線和粉線，或者藍線和黃線，電機即可反轉。

為了保證接線正確，方便日后排除故障，我們在繪制接線圖和現場接線時都會對所有元件和端子進行標注。那么這個編號的規則是什么呢？電機正向啟動和反向啟動的概念，以及電機聯鎖環節的作用，具有禁止功能，在電路中起安全保護作用，包括接觸器聯鎖和按鈕聯鎖，并介紹了畫圖方法以及電機原理圖的要求。

1、單相電機接線圖和正反轉

單相電機有兩組線圈，一組是運行線圈（主線圈），一組是啟動線圈（次級線圈）。大多數電機的啟動線圈并不是在啟動后才使用，而是始終工作在電路中。中間。識別電機定子繞組引線頭尾的五種方法（圖） 原標題：識別三相異步電動機繞組頭尾的方法。使用時間較長的三相異步電動機，定子三相繞組引出線上常常出現標記不清的現象。清晰或迷失，

2、單相電機接線圖原理講解

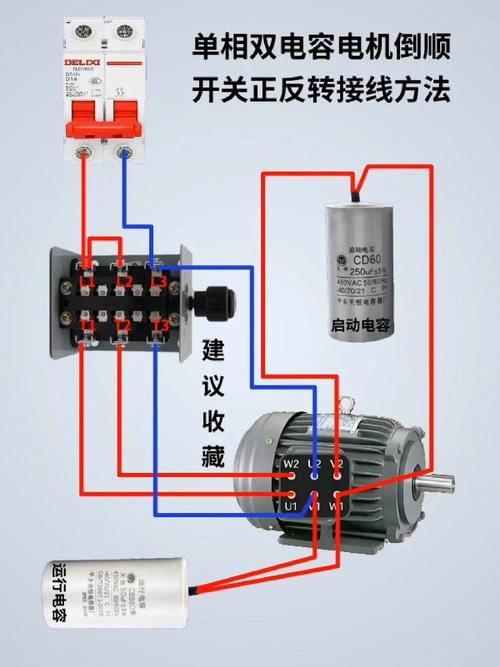

由于220V供電非常方便、經濟，而且家庭用電也是220V，單相電機不僅在生產中大量使用，而且與人們的日常生活息息相關，特別是隨著人們生活水平的日益提高。單相電機在家用電器中的使用也越來越多。如何控制雙電容單相電機的正反轉。經常使用兩種控制方法。一種是使用反向開關，另一種是使用兩個接觸器。如何使用接觸器來控制，首先看電機自帶的。接線圖，如下圖。

3、單相電機接線圖 啟動電阻與運行電阻哪個大

對于常見的單速三相電機，無論是星形接法還是三角形接法，都不需要拆卸電機繞組內部的連接器，只需在引出端并聯電容器即可。單相電機最大功率可達3千瓦，電流約13安培。如果大于3千瓦，單相電流過大，會造成整個電力系統三相電流嚴重不平衡，導致線路和變壓器損壞。單相電機有兩組線圈，有公共端、運行端、啟動端。電容器連接在運行端和啟動端之間。

4、單相電機接線圖與原理

單相電機如果按照啟動原理分類，可分為四大類： 1、電阻啟動型（冰箱電機等）； 2、電容啟動型（木工刨電機等）； 3、電容式（洗衣機、電風扇等）； 4.電容啟動操作型。單相電機的啟動繞組串聯一個合適的電容器，定子的兩個繞組需要使用移相電容器來獲得兩個相隔90度的旋轉磁場，使其能夠自動旋轉。

單相電表用于測量有功電量。它們精確、模塊化且尺寸小。它們可以方便地安裝在各種終端配電箱中。家庭一般使用單相電表。
