高壓變頻器工作原理圖，變頻器工作原理圖詳解視頻

比如變頻器本身有很強的電磁干擾，會干擾一些設備的工作，所以我們可以在變頻器的輸出電纜上加一個電纜套管。變頻器是利用變頻技術和微電子技術，通過改變電機工作電源的頻率來控制交流電機的電力控制裝置。

本書用通俗的語言講解了變頻器的知識。介紹了變頻器的內部和外部主電路、變頻器對電機的控制方法、變頻器的功能參數和設置方法等，并采用問答形式。以形式簡單明了地解答了變頻器應用過程中的一些常見理論和實際問題，以及有關時間和頻率的術語，以幫助讀者學習變頻調速技術。

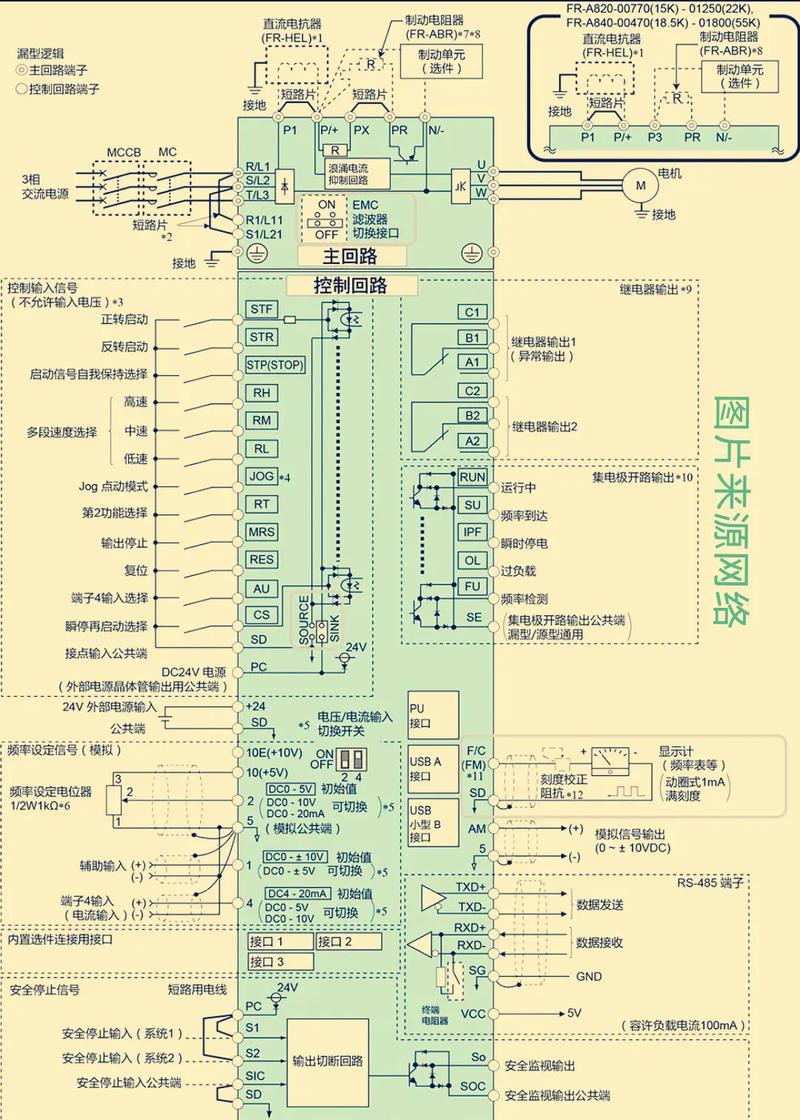

1、變頻器工作原理圖視頻

因此，在供水系統中采用變頻調速，可以在流量變化時節省電能。經過多年的運行，我們發現流量變化較大時，節能效果非?？捎^。接地線的線徑應盡可能粗，且必須等于或大于規定標準。接地點應盡可能靠近逆變器。接地線越短越好。通用變頻器直流濾波電路用大容量鋁電解電容器通常由數個電容器串并聯組成電容器組，以獲得所需的耐壓值和容量。

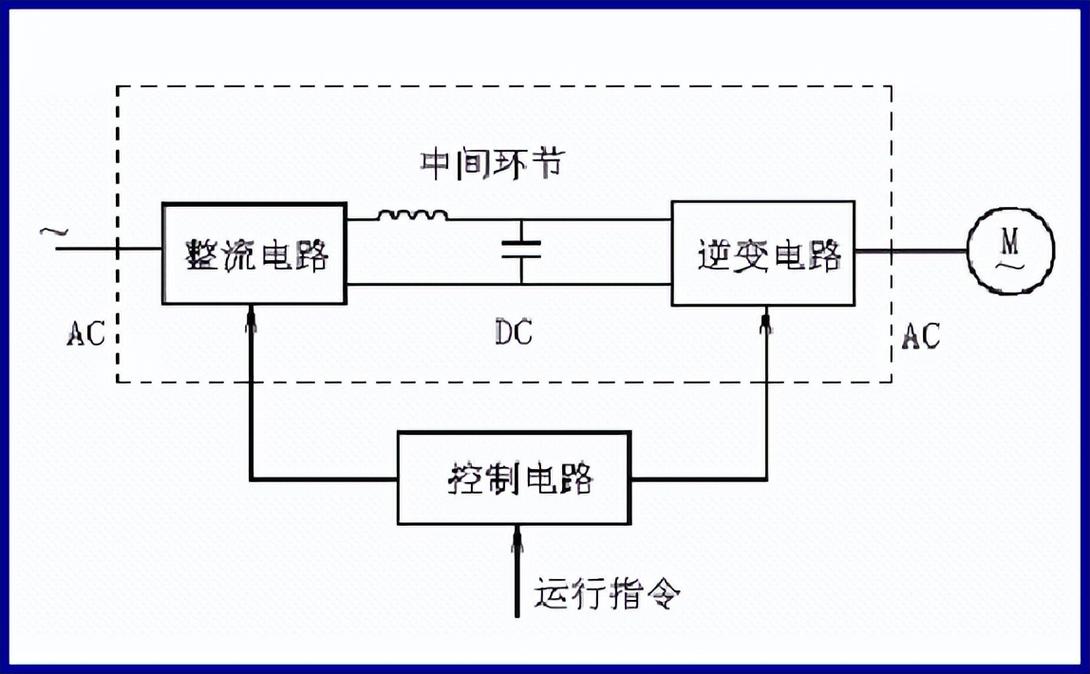

2、變頻器工作原理圖講解視頻

因此，實際的通用逆變器還設有緩沖電路等各種相應的輔助電路，以保證電路的正常工作，并在出現意外情況時保護換相裝置。 4）驅動電路驅動電路連接主控電路中CPU產生的6路PWM信號，經過光電隔離、放大后，為逆變電路的換相裝置（逆變模塊）提供驅動信號。逆變電路逆變電路的作用是在控制電路的作用下，將直流電路輸出的直流電變換成頻率和電壓可任意調節的交流電。

3、變頻器工作原理圖及說明

工況點K1變?yōu)樾碌墓r點K2。此時管道的阻力增加到R2，升力H1上升到H2，原來矩形的面積就變成了矩形H2-K2-Q2-O的面積。兩個長方形的面積不同。不大，說明通過調節閥門開度來改變流量，水泵的功耗變化不大。保護電路當變頻器出現異常時，將變頻器異常造成的損失降至最低甚至為零。圖1.2 1）整流電路如圖1.2所示。一般變頻器的整流電路由三相橋式整流橋組成。

4、變頻器工作原理圖紙

PLC控制程序再根據偏差的大小進行PID運算，最終通過模擬量輸出口輸出4~20mA的控制電流信號。該控制信號改變變頻器的輸出頻率，從而改變水泵電機的速度。變頻器主要由整流器（交流轉直流）、濾波、逆變器（直流轉交流）、制動單元、驅動單元、檢測單元、微處理單元等組成。

目前，變頻調速器已成為恒壓供水設備的主體。不僅可以完全替代傳統的高位水箱、水塔等供水方式，而且杜絕了水質的二次污染。它還具有節能、自動化程度高、供水操作方便等特點。提高經濟效益等優點。 1、變頻器收到啟動指令后電機不轉動，或加負載后電機停止，是什么原因？
