高壓變頻器維修資質，高壓變頻器維修測試工裝原理

目前，絕大多數通用變頻器都是AC-DC-AC型變頻器，特別是電壓變頻器。主電路圖（見圖1.1）是變頻器的核心電路，由整流電路組成。 （交直流交換）、直流濾波電路（能耗電路）和逆變電路（交交轉換），當然還包括限流電路、制動電路、控制電路等組成。

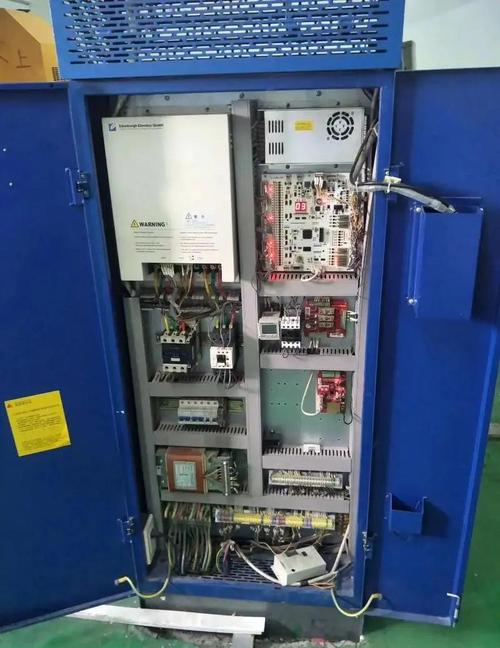

控制單元柜主要由主控制器、溫控器、風機保護器、人機界面（彩色觸摸屏）、PLC、嵌入式微電腦、開關電源、EMI模塊、隔離變壓器、空氣開關、接觸器、繼電器、模擬量組成。由模塊、開關模塊等組成。變頻器是現代工業中不可缺少的電氣設備之一。用于控制電機的轉速和電流，提高設備的運行效率和精度，還可以實現軟啟動和軟停機、定子電流反向保護等多種功能。

1、高壓變頻器維修維護

此時轉矩電流分量理論上應該等于0，但實際上，在電機轉子頻率搜索過程中，旋轉磁場的角頻率發生變化，矢量變換分解轉矩電流的變換關系是針對一定的角頻率。頻率搜索時的變化步長不能無窮小。有可能前一步高于轉子頻率，后一步低于轉子頻率，因此應基于轉矩電流分量接近于零進行搜索。檢查傳感器和測量設備：定期檢查高壓變頻器的傳感器和測量設備，確保其準確性和穩定性。

2、高壓變頻器維修保養

驅動電路是將主控電路中CPU產生的6路PWM信號進行光電隔離和放大，然后提供驅動信號作為逆變電路的換相裝置（逆變模塊）。另一種方法可稱為直流母線最小電流法，即當定子旋轉磁場轉速與電機轉子轉速相同時，逆變器的直流母線電流最小，通過下式間接檢測轉子頻率：檢測直流母線電流。變頻器接收信號后、發送信號前，均經過緩沖器A1701、75176B等集成電路，以保證良好的通訊效果。

3、高壓變頻器維修聯系方式

對于普通的保險絲故障，可以用萬用表檢查，找出具體故障的保險絲。如果其他部件沒有損壞，更換同型號同規格的保險絲即可解決問題。如下圖所示，控制電路由以下電路組成：頻率和電壓計算電路、主電路電壓和電流檢測電路、電機轉速檢測電路、放大計算電路控制信號的驅動電路、逆變器和電機保護電路。

4、高壓變頻器維修國家標準

HCPL-316J逆變器驅動電路的特點。 HCPL-316J是Agilent公司生產的IGBT柵極驅動光耦合器。它集成了集電極-發射極電壓欠飽和檢測電路和故障狀態反饋電路。它是驅動電路可靠工作的保證。因此，電壓以低于滿量程電壓的電壓輸出。搜索成功后，電壓緩慢增加至該頻率下的滿量程電壓。因此，每個電容必須并聯一個等阻值的均壓電阻，以消除離散性的影響。因此，電容器的壽命將嚴重制約逆變器的壽命。

最常見的逆變電路結構是由六個功率開關器件（GTR、IGBT、GTO等）組成的三相橋式逆變電路，定時控制逆變器中功率開關器件的通斷?？梢垣@得任意頻率的三相交流輸出。
